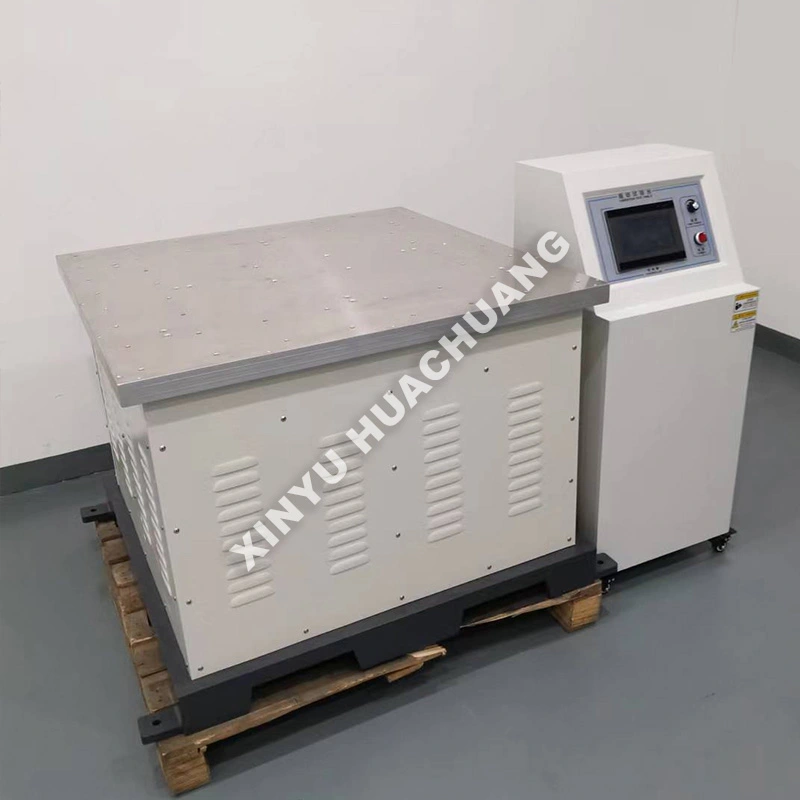

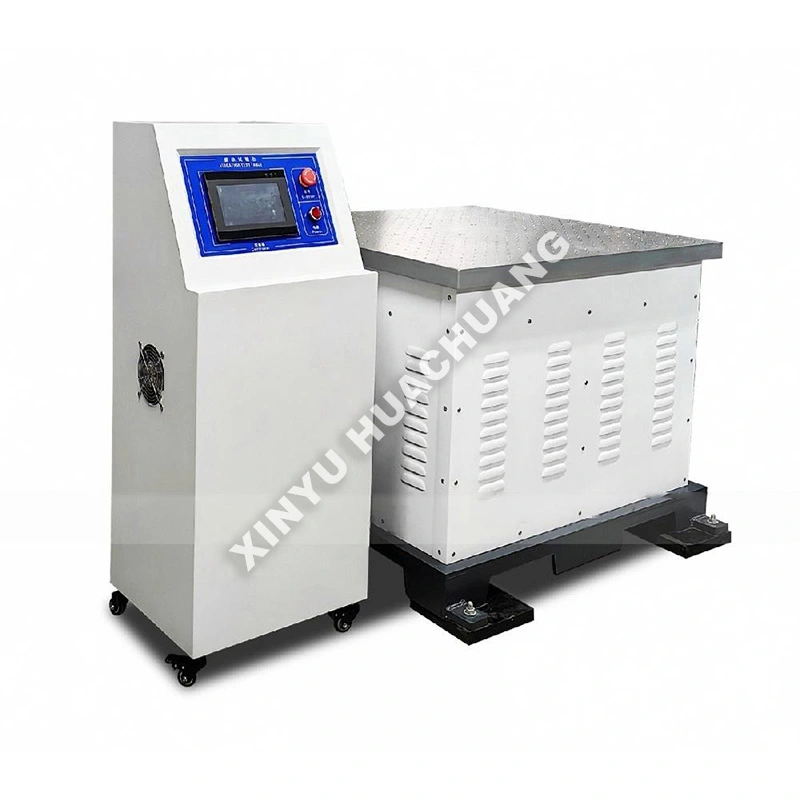

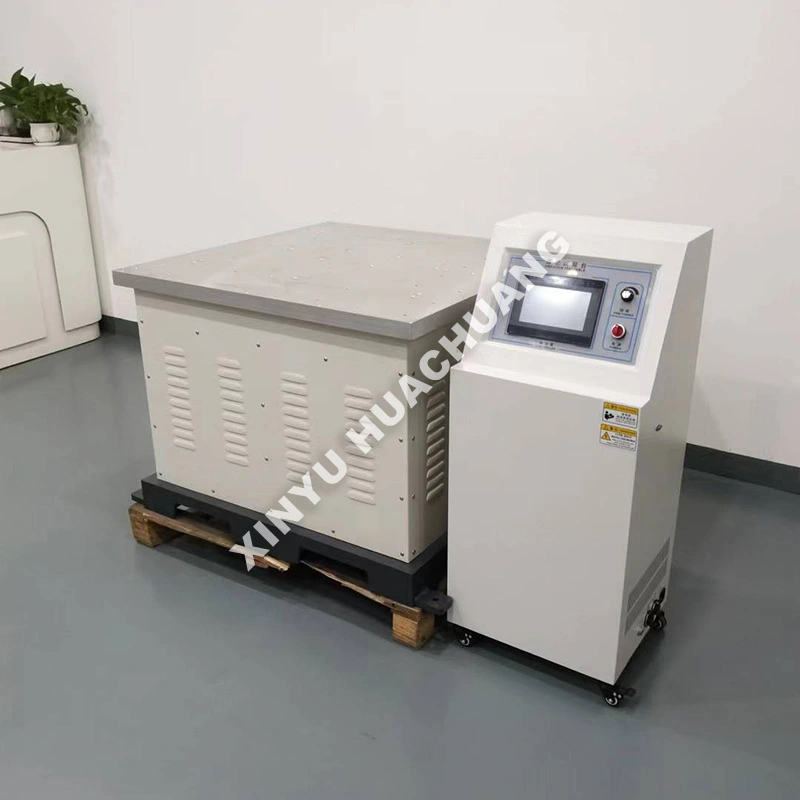

Magas hőmérsékletű vibrációs tesztpad

A XINYU HUACHUANG magas hőmérsékletű vibrációs tesztpad egy fejlett, ipari minőségű vizsgálóberendezés, amelyet kifejezetten az alkatrészek szerkezeti integritásának és teljesítményének értékelésére terveztek egyidejű magas hőmérsékleti és mechanikai vibrációs igénybevételek hatására. Az extrém működési környezetek szimulálására tervezett magas hőmérsékletű vibrációs tesztpad precízen alkalmazza a többtengelyes dinamikus terheléseket, miközben megtartja a pontos hőviszonyokat. Intelligens PLC-automatizálással és többszintű biztonsági reteszekkel felszerelve biztonságos, felügyelet nélküli, hosszú távú működést biztosít, miközben rendkívül reprodukálható adatokat szolgáltat a kutatás-fejlesztéshez, a minőség-ellenőrzéshez és a repülőgép-/autóipari tanúsításhoz.

Mi az a magas hőmérsékletű vibrációs tesztpad?

A magas hőmérsékletű vibrációs tesztpad egy speciális kombinált környezeti vizsgálati rendszer, amely elektrodinamikus vagy hidraulikus vibrációs gerjesztőt integrál magas hőmérsékletű fűtőházzal. Ellenőrzött mechanikai rezgések és megemelt hőmérsékletek egyidejű alkalmazásával ez a magas hőmérsékletű vibrációs tesztpad pontosan szimulálja a valós körülményeket, például a motor kipufogórendszereit, a turbinalapátokat és az űrrepülésben vagy az autóiparban használt elektronikus alkatrészeket. Kritikus a meghibásodási mechanizmusok, például a termikus kifáradás, a rezonanciaeltolódások és az anyagkúszás dinamikus hőterhelés alatti azonosításában.

Műszaki előírások

Mit tehet érted?

● Kombinált környezetszimuláció: Precízen szinkronizálja a magas hőmérsékletű fűtést a többtengelyes rezgéssel, hogy megismételje a valós termikus-mechanikai feszültségeket.

● Nagy pontosságú vezérlés: fejlett PID hőmérséklet-szabályozókkal és elektrodinamikus rázókkal rendelkezik a pontos és stabil vizsgálati körülmények érdekében.

● Intelligens adatgyűjtés: Az integrált PC-szoftver automatikusan rögzíti a valós idejű görbéket (hőmérséklet-idő, rezgés-RMS), kiszámítja a legfontosabb paramétereket, és átfogó vizsgálati jelentéseket készít.

● Robusztus és biztonságos felépítés: Magas hőmérsékletű szigeteléssel, hőárnyékolással és többszintű biztonsági reteszeléssel készült, hogy védje a berendezést és a kezelőket.

● Testreszabható rögzítés: Speciális, magas hőmérsékletű rögzítőket és adaptereket kínál a különböző geometriai minták biztonságos rögzítéséhez a vibrációs módok megzavarása nélkül.

Használati óvintézkedések

● Hőegyensúly: Mindig hagyja, hogy a fűtőkamra elérje a termikus egyensúlyt, mielőtt vibrációt váltana ki, hogy elkerülje a mintát érő hősokkot.

● Rögzítő rezonancia: Győződjön meg arról, hogy a lámpatest sajátfrekvenciája jóval meghaladja a tesztfrekvencia-tartományt, hogy elkerülje az erősítést és a pontatlan eredményeket.

● Érzékelő elhelyezése: Győződjön meg arról, hogy a hőelemek és a gyorsulásmérők megfelelően rögzítve vannak, és védve vannak a közvetlen sugárzástól, hogy pontos értékeket kapjon.

● Lehűlési protokoll: Mindig kövesse az ellenőrzött lehűtési ciklust a tesztelés után, hogy elkerülje a rázóarmatúra vagy a minta hőkárosodását.

Gyakori hibák vs. helyes módszerek

● Hiba: A hőtágulás figyelmen kívül hagyása a lámpatest tervezése során. Helyes módszer: Mindig vegye figyelembe az anyag hőtágulási együtthatóját a magas hőmérsékletű szerelvények tervezésekor, hogy megakadályozza a minta elcsúszását vagy a feszültségkoncentrációkat.

● Hiba: A shaker túlterhelése magas hőmérsékleten. Helyes módszer: Tekintse meg a rázógép leértékelési görbéjét, mivel a maximális erőkapacitás jelentősen csökken magasabb hőmérsékleten.

● Hiba: Érzékelőket helyez el a fűtőelemek közelében. Helyes módszer: Helyezze távol az érzékelőket a közvetlen hőforrásoktól, és használjon sugárzásvédőt a pontos hőmérséklet- és rezgésmérés érdekében.

Szállítás és csomagolás

● Professzionális csomagolás: A magas hőmérsékletű vibrációs tesztpad biztonságosan be van csomagolva füstölésmentes, export-szabványos fa ládákba, ütéselnyelő habbal és nedvességálló csomagolással.

● Alkatrészrögzítés: A rázógép, a fűtőház és a kapcsolószekrény szilárdan merevítve van, hogy megakadályozzák a vibráció okozta károkat az óceáni vagy légi szállítás során.

● Dokumentáció: Átfogó angol nyelvű használati útmutatókat, elektromos kapcsolási rajzokat és részletes csomagolási listát tartalmaz egy vízálló irattasak.

● Globális logisztika: Támogatjuk az EXW-, FOB-, CIF- és DDP-feltételeket, megbízható háztól-házig szállítási szolgáltatásokat nyújtva a tesztelési létesítmények számára világszerte.

Nyomon követési szolgáltatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miért fontos a rezgés és a hőmérséklet egyidejű tesztelése, nem pedig külön?

V: Sok alkatrész – például a motor kipufogórendszere, a turbinalapátok és a teljesítményelektronika – üzem közben egyszerre tapasztal mechanikai vibrációt és megemelkedett hőmérsékletet. Külön-külön történő tesztelésük során figyelmen kívül hagyják azokat a szinergikus meghibásodási mechanizmusokat, mint például a vibráció által felgyorsított hőfáradás vagy a kúszás által kiváltott rezonanciaeltolódás, amelyek csak kombinált terhelés esetén jelennek meg.

2. kérdés: Milyen típusú rezgésprofilokat tud generálni a próbapad?

V: Az elektrodinamikus vagy hidraulikus vibrációs gerjesztő szinuszos, véletlenszerű, szinuszos-véletlenszerű és lökésszerű rezgésprofilokat generálhat széles frekvenciatartományban. A programozható hőmérséklet-profillal kombinálva a munkapad gyakorlatilag bármely valós dinamikus termikus környezetet képes reprodukálni.

Q3: Milyen hőmérsékleti tartományt fed le a fűtőszekrény?

V: A magas hőmérsékletű fűtőszekrény általában 800°C-ig vagy magasabb környezeti hőmérsékletet fed le, konfigurációtól függően. A precíz hőmérsékletszabályozás egyenletes eloszlással biztosítja, hogy a teljes minta megtapasztalja a megcélzott hőkörnyezetet, miközben vibrációt is alkalmazunk.

4. kérdés: Mely hibamechanizmusokat tud ez a próbapad azonosítani, amelyeket az egykörnyezetes tesztek nem?

V: A munkapad azonosítja a szinergetikus meghibásodási módokat, mint például a dinamikus feszültség hatására felgyorsult termikus kifáradásos repedés, a hőmérséklettől függő anyagmerevség-változások által okozott rezonanciafrekvencia-eltolódás, valamint az anyag kúszása kombinált termikus és dinamikus terhelések hatására. These mechanisms remain hidden when vibration and temperature are tested independently.

5. kérdés: Mely iparágak és alkalmazások támaszkodnak kombinált magas hőmérsékletű rezgésvizsgálatra?

V: A repülés (turbinalapátok, motortartók, kipufogófúvókák), az autóipar (kipufogócsövek, katalizátorok, turbófeltöltő házak) és az energiatermelés (gázturbina-alkatrészek, kazáncsőtartók) kombinált környezeti tesztelést igényel az alkatrészek megbízhatóságának ellenőrzésére a telepítés előtt.
