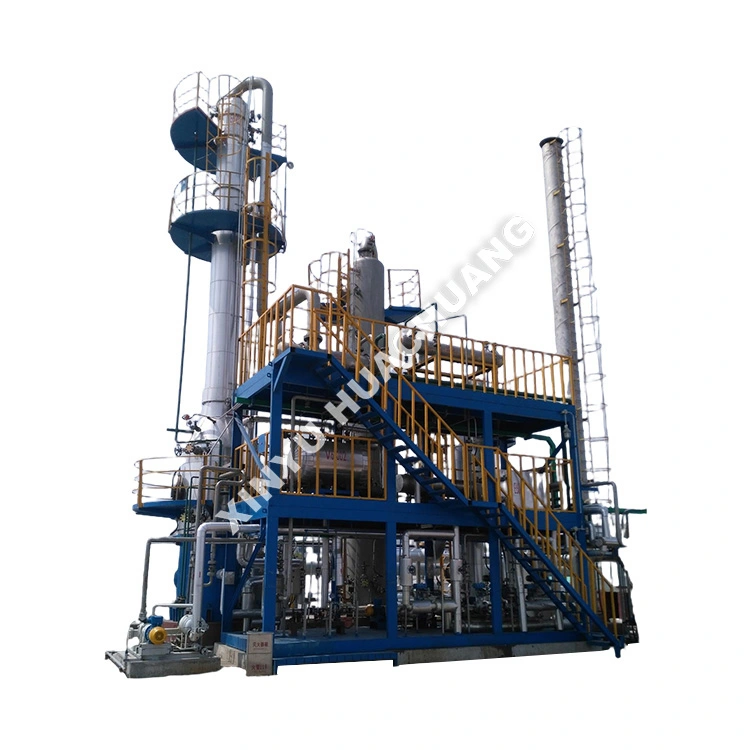

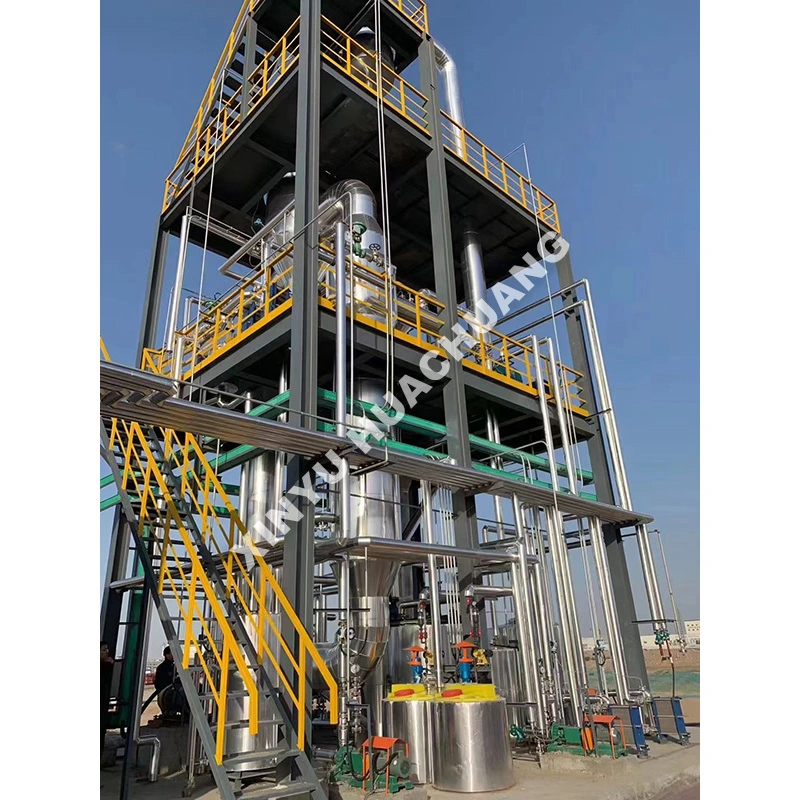

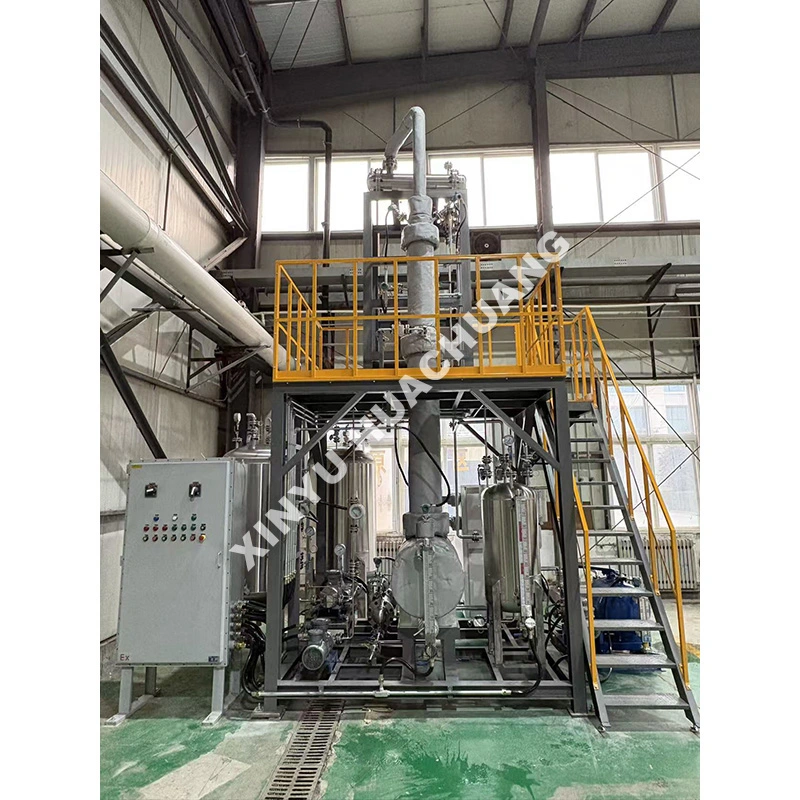

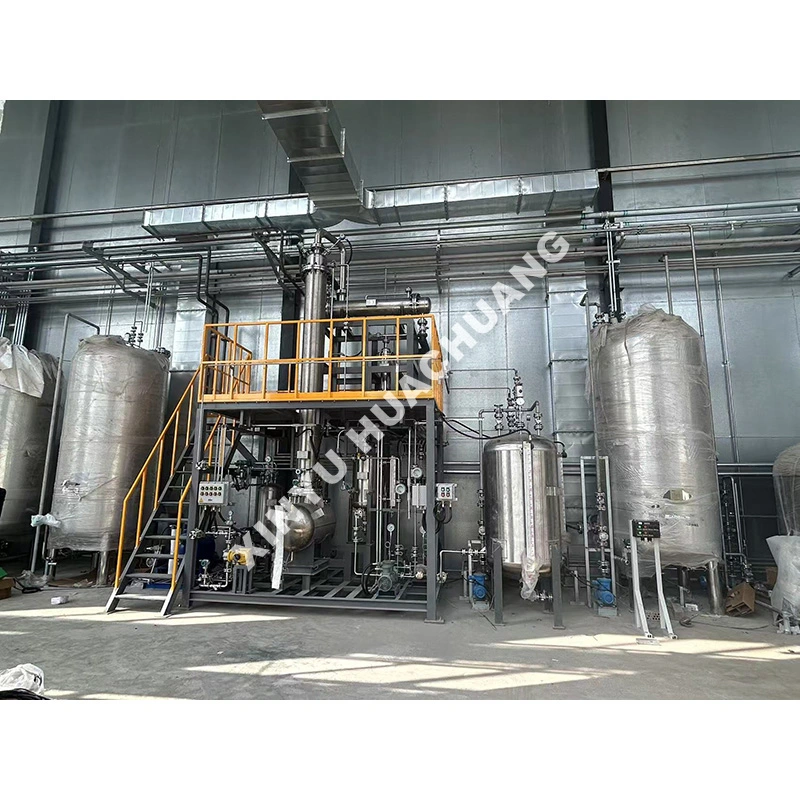

Metanol lepárló egység

A XINYU HUACHUANG metanol desztillációs egység egy rendkívül hatékony, folyamatos elválasztó rendszer, amelyet kifejezetten a nyers metanol ipari tisztítására és a metanol-víz keverékek kinyerésére terveztek. Az energiahatékonyság és a termékteljesítmény maximalizálására tervezett egység fejlett többoszlopos konfigurációkat és hőintegrációs technológiát alkalmaz a bonyolult keverékek kivételes pontosságú szétválasztására. Az intelligens PLC-automatizálással, automatizált refluxarány-szabályozással és többszintű biztonsági reteszeléssel felszerelt metanol-desztillációs egység stabil, felügyelet nélküli, hosszú távú működést biztosít, miközben ultranagy tisztaságú metanolt (≥99,9%) szállít a kereskedelmi termelés és a folyamatok optimalizálása érdekében.

Mi az a metanol desztillációs egység?

A metanol lepárló egység egy speciális kémiai elválasztó berendezés, amelyet a nyers metanol feljavítására vagy a metanol vizes hulladékáramokból történő visszanyerésére terveztek nagy tisztaságú ipari vagy elektronikus minőségű termékekké. Úgy működik, hogy a keveréket folyamatosan betáplálják egy többlépcsős frakcionáló rendszerbe, ahol a metanolt (forráspont ~64,7°C) a forráspontkülönbségek alapján választják el a víztől és a nehezebb szennyeződésektől. Az egység jellemzően egy előoszloppal rendelkezik a fényvég eltávolítására, egy nagynyomású oszloppal a hőintegrációhoz és egy atmoszférikus oszloppal a végső tisztításhoz. Ezt a berendezést széles körben használják szén-metanol üzemekben, petrolkémiai létesítményekben és oldószervisszanyerő központokban, megbízható hozam- és tisztasági mutatókat biztosítva a nagyszabású ipari megvalósításhoz.

Mitől tűnik ki?

● Speciális hőintegráció: Többhatású desztillációs és mechanikus gőz-rekompressziós (MVR) technológiákat használ a felső gőzök látens hőjének visszanyerésére, így akár 50%-kal csökkentve a gőzfogyasztást a hagyományos egyoszlopos rendszerekhez képest.

● Ultra-nagy tisztaságú kimenet: Az oszlop optimalizált belső elemei és a precíz visszafolyatásszabályozás hatékonyan választják el a vizet és az etanolt, így 100 ppm alatti nedvességtartalom mellett ≥99,9%-os metanol-tisztaságot érnek el.

● Intelligens PLC-automatizálás: A központosított vezérlőrendszer lehetővé teszi a felügyelet nélküli, hosszú távú működést, az automatikus visszafolyási arány beállítását, valamint a hőmérséklet, a nyomás és az áramlási sebesség valós idejű adatnaplózását.

● Robusztus és biztonságos felépítés: Prémium kohászattal (pl. SS304/316L) és többszintű biztonsági reteszekkel (túlhőmérséklet, túlnyomás, száraz felmelegedés elleni védelem) készült a biztonságos működés biztosítása érdekében veszélyes környezetben.

● Energiahatékony kialakítás: Az optimalizált újraforralók, nagy hatásfokú kondenzátorok és hőcserélők maximalizálják a hőhatékonyságot, jelentősen csökkentve az általános működési költségeket és a szénlábnyomot.

Műszaki előírások

Kiválasztási ütemterv

● Határozza meg az alapanyagot és a céltisztaságot: Egyértelműen azonosítsa, hogy nyers metanolt, metanol-víz keveréket vagy hulladék oldószert dolgoz fel. Ez határozza meg a szükséges oszlopok számát, oszlopmagasságait és belső konfigurációit a metanol desztillációs egységhez.

● Energiahatékonysági követelmények: Értékelje ki a rendelkezésre álló közműveket (gőz, áram). Nagyszabású műveletekhez válasszon többhatású vagy MVR konfigurációt a hővisszanyerés maximalizálása és az üzemeltetési költségek minimalizálása érdekében.

● Kapacitás és áteresztőképesség: Határozza meg a szükséges folyamatos feldolgozási mennyiséget (pl. tonna/óra). Győződjön meg arról, hogy az oszlop átmérője és az újraforraló kapacitása megfelelő méretű, hogy elárasztás nélkül kezelje a gőzsebességet.

● Szennyeződési profil: Ha az alapanyag jelentős mennyiségű etanolt vagy magasabb alkoholokat tartalmaz, válasszon egy konfigurációt külön oldalsó vagy extrakciós desztillációs részleggel, hogy ultraalacsony etanoltartalmat érjen el a végtermékben.

● Anyagkompatibilitás: A szabványos SS304 a legtöbb metanolos alkalmazáshoz alkalmas. Ha azonban savas vagy erősen korrozív hulladékáramokat dolgoz fel, frissítsen SS316L-re vagy speciális burkolatra.

Minőség-ellenőrzési folyamat

● Anyagellenőrzés: A bejövő rozsdamentes acél, a szelepek és a nyomástartó edények szigorú ellenőrzése annak biztosítása érdekében, hogy megfeleljenek a meghatározott kohászati ​​szabványoknak és a nagynyomású biztonsági tűréseknek.

● Precíziós megmunkálás: oszlophéjak, újraforralók és csövek CNC-megmunkálása a tökéletes tömítőfelületek és a szerkezeti integritás garantálása érdekében üzemi nyomás mellett.

● Hidrosztatikai és szivárgásteszt: Minden nyomástartó edényen és csővezetéken szigorú hidrosztatikai vizsgálaton és héliumszivárgás-észlelésen esik át a szerkezeti biztonság és az abszolút szivárgásmentes teljesítmény ellenőrzése érdekében.

● Rendszerkalibrálás: A PLC-vezérlőrendszer, a hőmérséklet-/nyomás-érzékelők, a tömegáram-szabályozók és a visszafolyási arány szabályozóinak átfogó kalibrálása a pontos adatmegjelenítés és a megbízható vezérlés érdekében.

● Final Functional Run: Teljes szárazonfutás és vízpróba teszt a zavartalan működés, az egyenletes hőeloszlás, a biztonsági reteszek megfelelő működésének és az automatizált vezérlési logikának a csomagolás előtti ellenőrzésére.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a célja a háromoszlopos kialakításnak (előoszlop, nagynyomású oszlop, légköri oszlop)?

V: Minden oszlop külön szerepet tölt be. Az előoszlop eltávolítja a könnyű szennyeződéseket (például dimetil-étert és metil-formiátot) a nyers betáplálásból. A nagynyomású oszlop végzi a fő metanol-víz elválasztást, miközben lehetővé teszi a hőintegrációt az atmoszférikus oszloppal az energiafogyasztás csökkentése érdekében. Az atmoszférikus oszlop biztosítja a végső tisztítási folyamatot, és nagy tisztaságú metanolt állít elő, amely megfelel az ipari vagy elektronikus minőségű előírásoknak.

Q2: Hogyan csökkenti az oszlopok közötti hőintegráció az üzemeltetési költségeket?

V: A nagynyomású oszlop megemelt nyomáson működik, ami megemeli a kondenzációs hőmérsékletét. Ezt a hulladékhőt ezután hőforrásként használják fel az atmoszférikus oszlop újraforralójához. Ez a hőkapcsoló 30-40%-kal csökkentheti a teljes gőzfogyasztást az egyoszlopos kialakításhoz képest, jelentősen csökkentve a közüzemi költségeket.

3. kérdés: Milyen metanol tisztasági szintet érhet el ez az egység?

V: A többlépcsős frakcionáló rendszer az AA-minőségű ipari szabványoknak megfelelő metanolt állít elő (≥99,9%-os tisztaság), és további tisztítási lépésekkel konfigurálható az elektronikus minőségű specifikációkhoz. Az egység hatékonyan választja el a metanolt a víztől, az etanoltól, a magasabb rendű alkoholoktól és a nyomokban lévő szennyeződésektől.

4. kérdés: Milyen típusú nyers metanol alapanyagokat képes kezelni ez az egység?

V: Kezeli a nyers metanolt a szén-metanol szintézisből, a földgáz reformálásából és a biomassza elgázosítási folyamatokból. A petrolkémiai létesítményekben és az oldószer-visszanyerő központokban lévő vizes hulladékáramokból is visszanyeri a metanolt, így sokoldalúan használható a különböző gyártási útvonalakon.

5. kérdés: Hogyan biztosítja az egység állandó termékminőséget folyamatos működés közben?

V: Az olyan online analitikai eszközök, mint a GC, valós idejű tisztasági felügyeletet biztosítanak a termékfolyamon. Az automatizált vágási pont-beállító rendszerek bármilyen összetétel-sodródásra reagálnak, visszaterelve a nem megfelelő anyagot a betáplálásba, miközben termékként csak a megfelelő metanolt gyűjtik össze.
