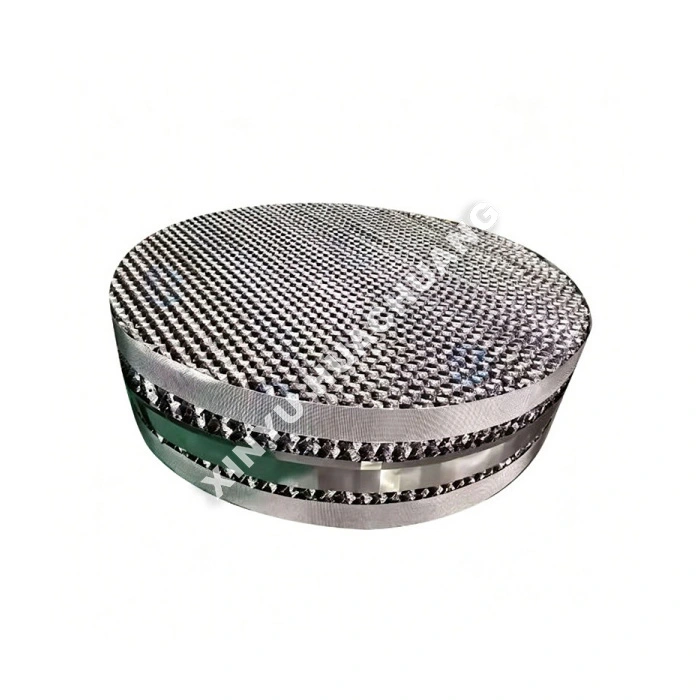

Hullámlemezes csomagolás

A XINYU HUACHUANG lemezes hullámos csomagolás egy prémium strukturált csomagolás, amelyet az elválasztás hatékonyságának és kapacitásának maximalizálására terveztek a desztillációs, abszorpciós és sztrippelő oszlopokban. A precíz hullámosítási szögekkel és perforált felületekkel kialakított csomagolás elősegíti az egyenletes folyadékeloszlást és a kiváló felületi nedvesítést. A lemezes hullámos csomagolás jelentősen javítja a tömegátadást, miközben fenntartja az alacsony nyomásesést, így ideális frissítés az új oszlopok kialakításához és a meglévő toronyfelújításokhoz.

Mi az a lemezes hullámkarton csomagolás?

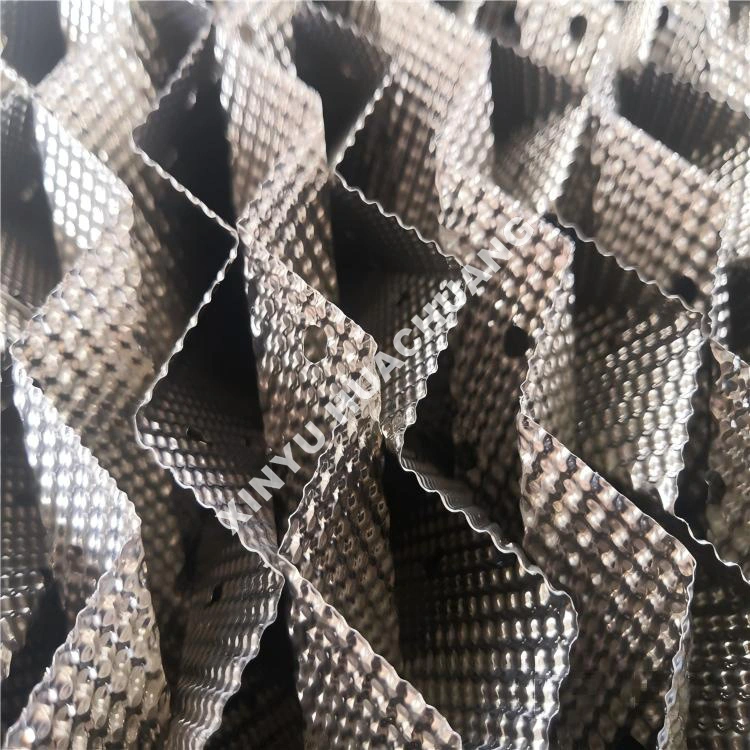

A lemezes hullámos csomagolás egyfajta strukturált toronycsomagolás, amely perforált fémlemezekből készül, amelyek csatornahullámokkal vannak domborítva. Ezek a lapok váltakozó rétegekben vannak egymásra rakva, jellemzően 45°-os vagy 30°-os szögben, hogy folyamatos, nyílt áramlási útvonalat hozzon létre a gőz és a folyadék számára. Ez a kialakítás megtartja a dróthálós csomagolás nagy hatékonyságú szerkezetét, de kiváló mechanikai szilárdságot és lerakódásgátló tulajdonságokat kínál. Széles körben használják a véletlenszerű csomagolás vagy tálcák cseréjére az ipari tornyokban a teljesítmény növelése, a termék tisztaságának javítása és az energiafogyasztás csökkentése érdekében.

Mitől tűnik ki?

● Nagy tömegátviteli hatékonyság: A hullámos csatornák és perforációk intenzív gőz-folyadék keveredést és egyenletes folyadékterítést tesznek lehetővé, így magas elméleti lemezszám érhető el.

● Alacsony nyomásesés: A nyitott, strukturált geometria lehetővé teszi a gőz egyenletes áramlását, ami jelentősen csökkenti az energiafogyasztást a hagyományos véletlenszerű csomagoláshoz képest.

● Nagy kapacitás és lerakódásgátló: A nagy hézagarány és a sima felület megakadályozza az eltömődést, így kiválóan alkalmas részecskéket tartalmazó vagy polimerizációra hajlamos rendszerekhez.

● Személyre szabható anyagok: Fémek széles skálájában elérhető, beleértve az SS304-et, SS316L-t, a szénacélt, az alumíniumot és a rézbronzot, hogy megfeleljenek az adott vegyi környezetnek.

● Egyszerű telepítés: Pontos méretekkel és tartórácsokkal tervezték, amelyek gyors és biztonságos telepítést tesznek lehetővé a torony belsejében.

Műszaki előírások

Hol lehet használni?

● Petrolkémia: Etilbenzol/sztirol elválasztás, zsírsav-tisztítás és nyersolaj-frakcionálás.

● Kémiai feldolgozás: ciklohexanon/ciklohexanol elválasztás, kaprolaktám tisztítás és abszorpciós/deszorpciós folyamatok.

● Finom vegyszerek és gyógyszerészeti termékek: Nagy tisztaságú oldószervisszanyerés és hőérzékeny anyagleválasztás.

● Környezetvédelem: Hulladékgáz-abszorpció, kéntelenítés és szennyvíz eltávolítása.

A teljes gyártási lánc

1. Alapanyag-előkészítés: Kiváló minőségű fémlemezek precíziós vágása speciális modellkövetelmények alapján.

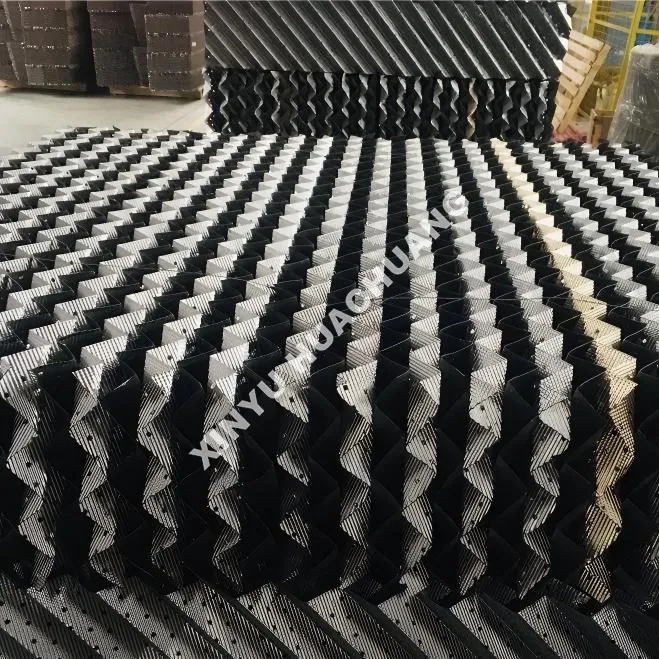

2. Dombornyomás és perforálás: A fémlemezek bélyegzése egyenletes hullámos csatornák és mikroperforációk létrehozása érdekében az optimális folyadékeloszlás érdekében.

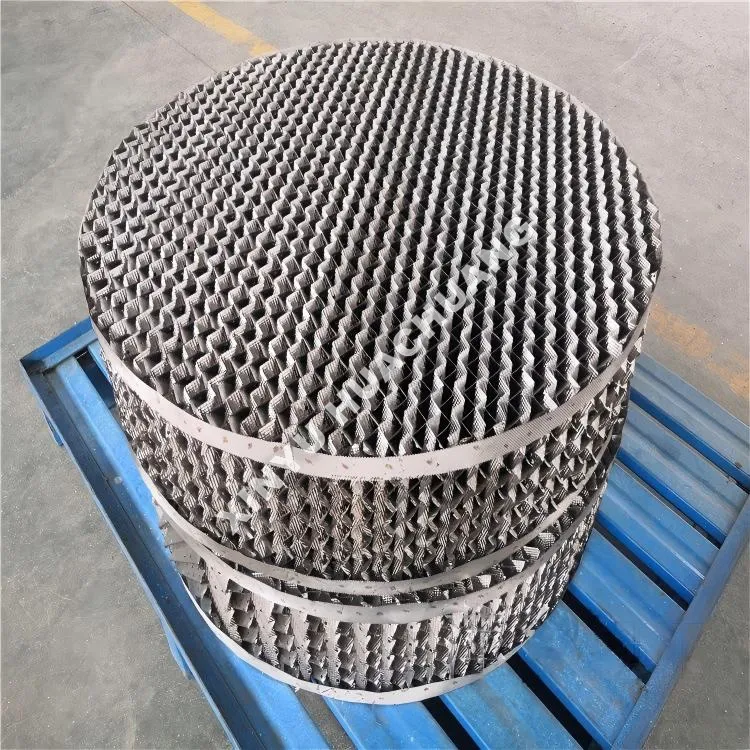

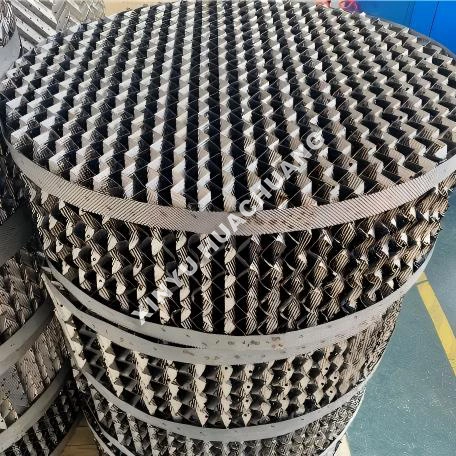

3. Halmozás és összeszerelés: A hullámlemezek egymásra halmozása váltakozó irányban, és rozsdamentes acél szalagok segítségével szabványos moduláris blokkokba rögzítése.

4. Minőségellenőrzés: A blokk méreteinek, felületének és szerkezeti integritásának szigorú tesztelése a tervezési paraméterek szigorú betartásának biztosítása érdekében.

5. Csomagolás és szállítás: Biztonságosan csomagolva fa ládákba vagy raklapokba, védőcsomagolással, hogy megakadályozzák a deformációt a globális logisztika és szállítás során.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miben különbözik a lemezes hullámos csomagolás a véletlenszerű csomagolástól?

V: Ellentétben az oszlopba lazán bedobott véletlenszerű töltetekkel, a lemezes hullámos tömítés csatornahullámokkal domborított perforált fémlemezekből áll, amelyek váltakozó rétegekben vannak egymásra rakva 45°-os vagy 30°-os szögben. Ez folyamatos, szervezett áramlási utakat hoz létre, amelyek nagyobb áteresztőképességet, jobb terméktisztaságot és alacsonyabb energiafogyasztást biztosítanak a véletlenszerű csomagolás kaotikus elrendezéséhez képest.

2. kérdés: Bizonyos alkalmazásokban miért részesítik előnyben a lemezes hullámkarton csomagolást a dróthálóval szemben?

V: Bár mindkettő strukturált tömítés, a lemezes hullámos csomagolás kiváló mechanikai szilárdságot és lerakódásgátló tulajdonságokat kínál. A drótháló csomagolása sérülékenyebb, és piszkos szolgáltatás esetén hajlamos az eltömődésre. Ha a folyamat részecskéket, polimerizációs hajlamot vagy erős szennyeződést tartalmaz, a lemezes hullámkarton csomagolás robusztusabb és karbantartásbarátabb megoldást kínál.

3. kérdés: A lemezes hullámkarton csomagolás helyettesítheti a meglévő tálcákat az üzemi oszlopban?

V: Igen. Sok eredetileg tálcával felszerelt ipari torony utólag felszerelhető lemezes hullámos tömítéssel a kapacitás növelése, az elválasztás hatékonyságának javítása és a nyomásesés csökkentése érdekében. A strukturált kialakítás általában nagyobb áteresztőképességet és alacsonyabb energiafogyasztást biztosít anélkül, hogy új oszlophéjra lenne szükség.

4. kérdés: Milyen hullámosítási szögek állnak rendelkezésre, és hogyan befolyásolják a teljesítményt?

V: A lapok általában 45°-os vagy 30°-os szögben vannak egymásra rakva. A 45°-os elrendezés nagyobb tömegátviteli hatékonyságot biztosít, így ideális a nagy tisztaságú elválasztásokhoz. A 30°-os elrendezés kisebb nyomásesést és nagyobb kapacitást biztosít, így jobban megfelel vákuumdesztillációhoz és nagy áteresztőképességű alkalmazásokhoz.

Q5: Milyen anyagokat használnak a lemezes hullámkarton csomagolás gyártásához?

V: A csomagolást különféle anyagokból, köztük SS304-ből, SS316L-ből, szénacélból és speciális ötvözetekből, például Hastelloy-ból vagy titánból, perforált fémlemezekből gyártják, erősen korrozív környezetekhez. Az anyagválasztás a folyamatközegtől, az üzemi hőmérséklettől és a korróziós követelményektől függ.
