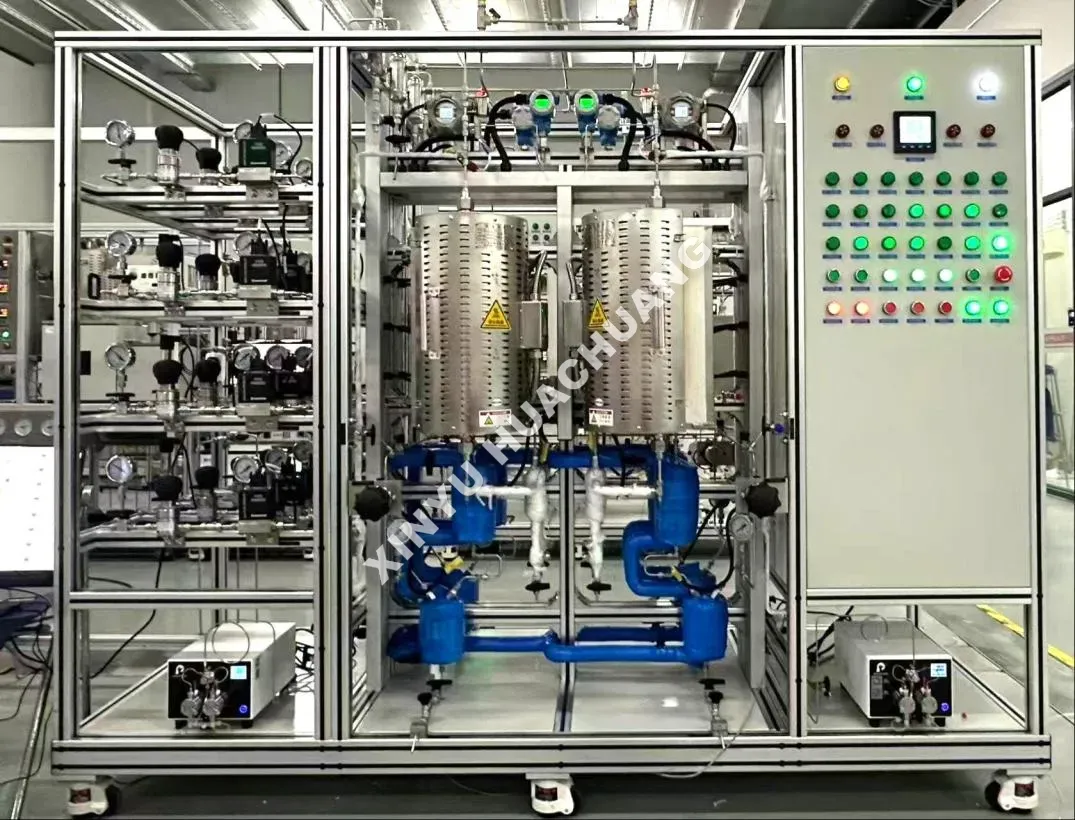

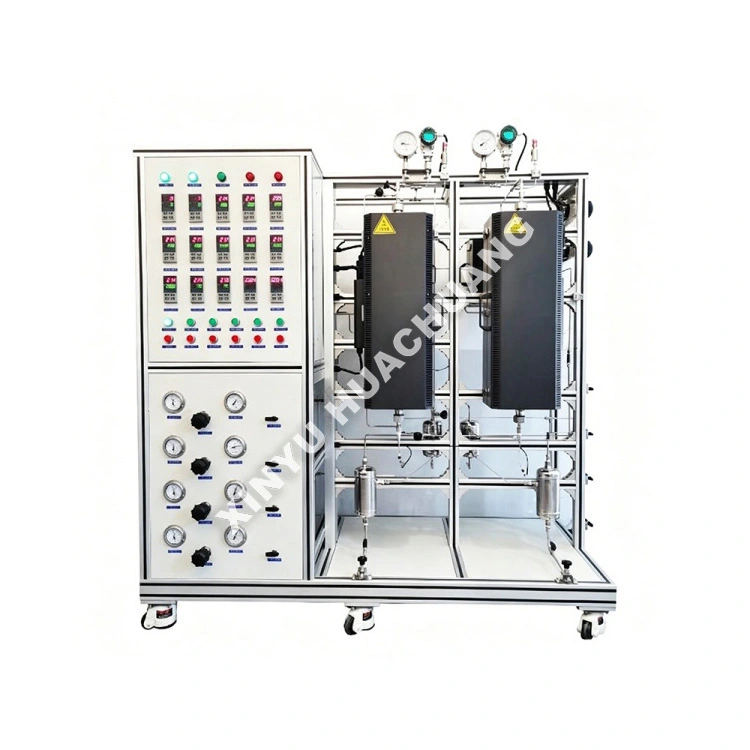

SCR kétreaktoros kiértékelő egység

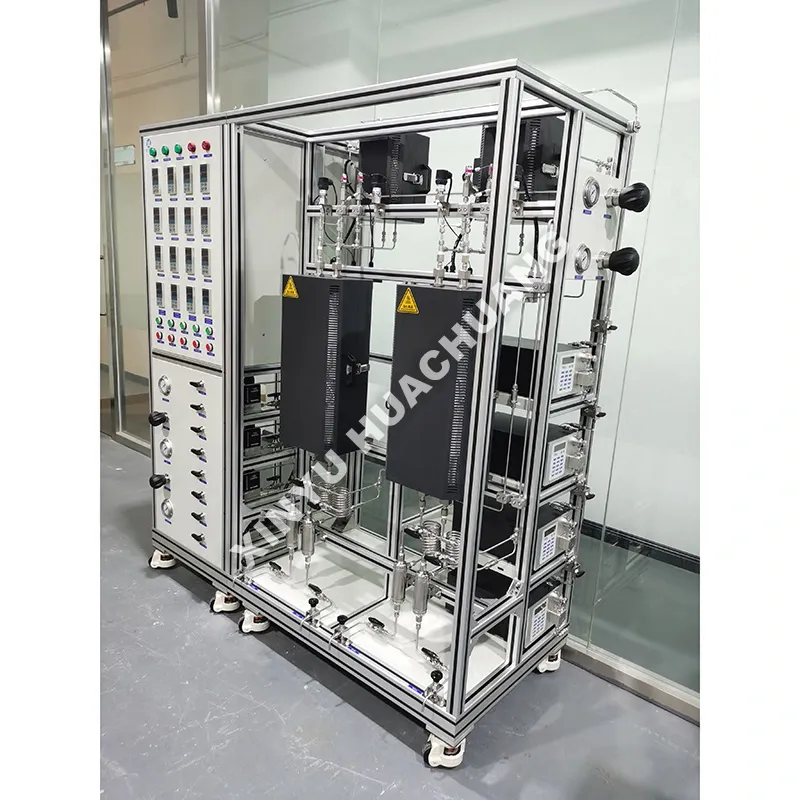

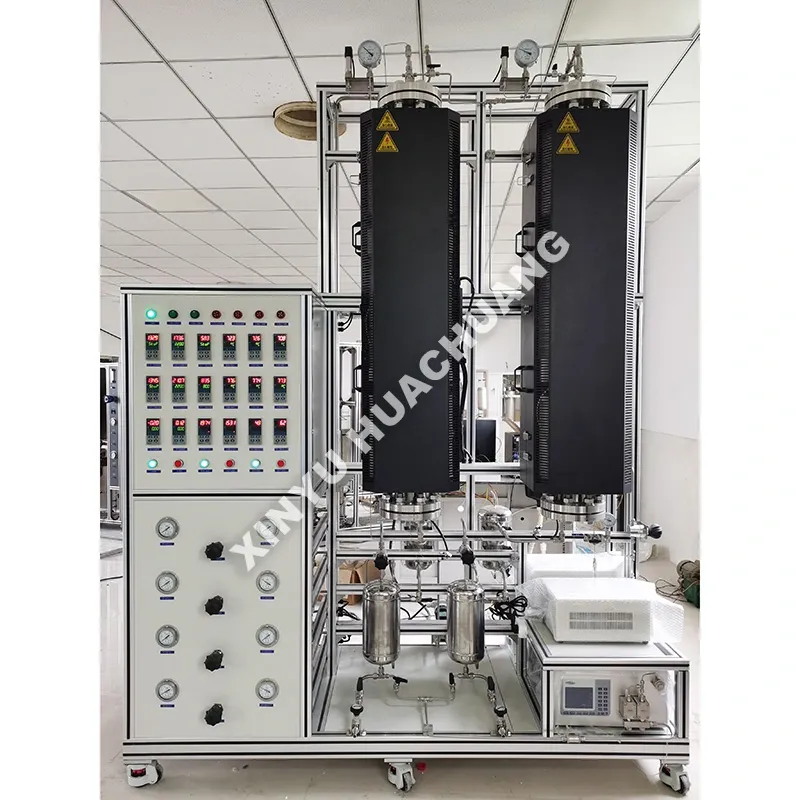

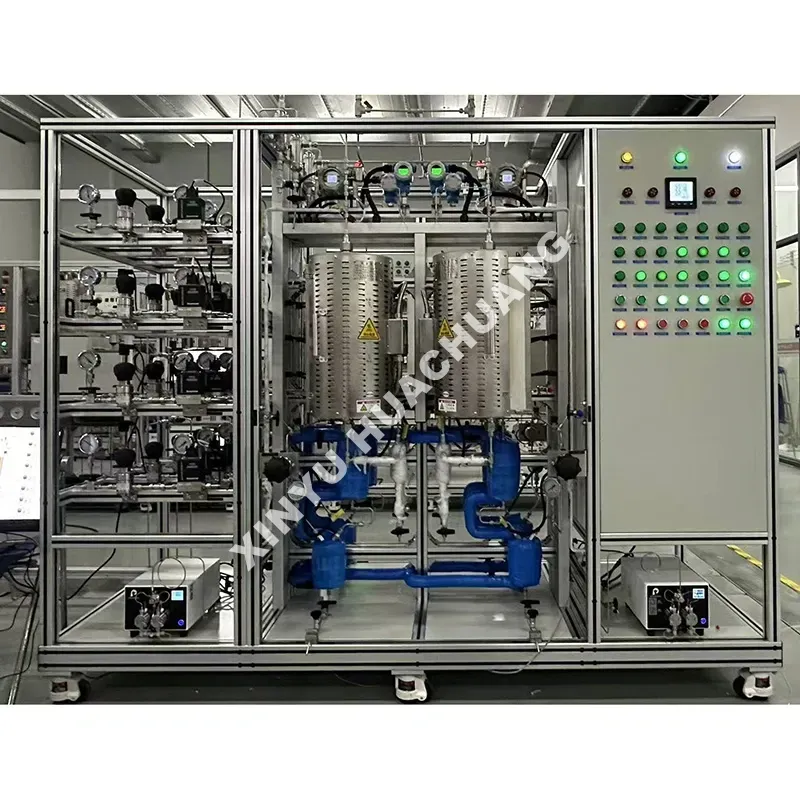

A XINYU HUACHUANG SCR Dual-Reactor Evaluation Unit egy fejlett laboratóriumi rendszer, amelyet a precíz, szelektív katalitikus redukció (SCR) tesztelésére terveztek. Kétcsatornás párhuzamos kialakításának köszönhetően lehetővé teszi a különböző katalizátortételek egyidejű kiértékelését azonos körülmények között. Intelligens PLC-vezérléssel és nagy pontosságú tömegáram-szabályozókkal felszerelve, pontosan szimulálja az ipari füstgáz-összetételeket, így kiválóan reprodukálható adatokat szolgáltat az NOx konverziós hatékonyságához és az ammóniacsúszás elemzéséhez.

Működési elv

Az SCR Dual-Reactor Evaluation Unit a tényleges ipari kipufogógáz-viszonyok szimulálásával működik. A tömegáram-szabályozókon keresztül szimulált füstgázkeveréket (NO, Nh2, O2, N2 és H2O) állítanak elő, és pontosan adagolják. A gázáramot ezután előmelegítik, és két független, párhuzamos reaktorcsatornába irányítják. A reaktorok belsejében az SCR katalizátor elősegíti az NOx ártalmatlan nitrogénné (N2) és vízzé (H2O) történő redukálását. Egy fejlett online elemző rendszer (például FTIR vagy kemilumineszcenciás detektorok) folyamatosan figyeli a gáz összetételét az egyes reaktorok bemeneti és kimeneti nyílásánál, és automatikusan, valós időben számítja ki az NOx konverziós arányát és az ammónia kilépési sebességét.

Főbb előnyök

● Nagy hatékonyságú párhuzamos tesztelés: A kétreaktoros kialakítás megduplázza a tesztelési teljesítményt, lehetővé téve a különböző katalizátorok közvetlen és intuitív összehasonlítását azonos paraméterek mellett, időt és költségeket takarítva meg.

● Precíz paraméterszabályozás: A nagy pontosságú tömegáram-szabályozók és többzónás fűtési rendszerek biztosítják a hőmérséklet (±1℃), a gázáramlási sebesség és az ammónia-nitrogén arány pontos szabályozását.

● Átfogó teljesítményértékelés: képes tesztelni a kritikus mutatókat, beleértve az NOx-konverziós hatékonyságot, az ammóniacsúszást, az N2O-képződési sebességet és a SO2/SO3-konverziót.

● Intelligens automatizálás: PLC-PC integrált vezérlés lehetővé teszi az automatikus adatnaplózást, az előzménygörbe generálását és a felügyelet nélküli, hosszú távú működést.

● Erős és biztonságos kialakítás: A reaktorok magas hőmérsékletű, korrózióálló anyagokból (pl. kvarc vagy SS316L) készülnek, és többszintű biztonsági reteszeléssel rendelkeznek a túlmelegedés és a túlnyomás elleni védelem érdekében.

Műszaki előírások

Hol használják?

● Energiatermelés: SCR-katalizátorok teljesítményértékelése széntüzelésű, gáztüzelésű és biomassza-erőművekben.

● Automotive & Marine: DeNOx-katalizátorok tesztelése dízelmotorok kipufogógázaihoz, tengeri motorok SCR-rendszereihez és nem közúti mobil gépekhez.

● Ipari kibocsátások: Cementkemencék, acélgyárak, hulladékégetők és vegyi feldolgozó üzemek katalizátorszűrői.

● K+F és Academia: Alapvető kinetikai kutatások, katalizátor-összetétel optimalizálás és mérgezési/deaktiválási vizsgálatok.

Használati óvintézkedések

● Gázbiztonság: Mindig győződjön meg arról, hogy a gázpalackok biztonságosan rögzítve vannak, és működés előtt ellenőrizni kell a szivárgást. Nh2 és NO mérgező gázok; jól szellőző helyen vagy füstelszívóban működtesse.

● Fűtési sorrend: Mindig öblítse ki a reaktorokat inert gázzal (N2) a fűtés előtt. Soha ne melegítse a rendszert gázáramlás nélkül, hogy elkerülje a katalizátor károsodását vagy a reaktor túlmelegedését.

● Lehűtés: A tesztelés után hagyja, hogy a rendszer természetes módon lehűljön, miközben a gáz áramlik. Magas hőmérsékleten ne erőltesse vízzel, és ne nyissa ki a kemencét.

● Kondenzáció megelőzése: Ha vízgőzzel végez vizsgálatot, győződjön meg arról, hogy a mintavevő vezetékek és kipufogócsövek fel vannak melegítve/szigetelve a páralecsapódás és a korrózió elkerülése érdekében.

Karbantartási útmutató

● Napi: Ellenőrizze a gázpalack nyomását, ellenőrizze az MFC-értékeket, és ellenőrizze a kipufogógáz-kezelő rendszereket (pl. gázmosókat) a biztonságos kibocsátás biztosítása érdekében.

● Hetente/havonta: Tisztítsa meg vagy cserélje ki a gázszűrőket és a nedvességfogókat. Vizsgálja meg a reaktortömítéseket és a csöveket, hogy nincs-e benne korrózió vagy szivárgás jele.

● Negyedenként: Kalibrálja a tömegáram-szabályozókat és a hőmérséklet-érzékelőket a mérési pontosság fenntartása érdekében. Ellenőrizze az elektromos csatlakozások tömítettségét a PLC-szekrényben.

● Katalizátorkezelés: Óvatosan töltse be és ürítse ki a katalizátorokat, hogy elkerülje a zúzódást vagy a por képződését, ami megváltoztathatja az ágynyomásesést és befolyásolhatja a vizsgálat pontosságát.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések

1. kérdés: Mi az elsődleges előnye a kétreaktoros kialakításnak ebben a kiértékelő egységben?

V: A kétreaktoros konfiguráció lehetővé teszi két különböző katalizátor vagy két különböző működési körülmény egyidejű tesztelését azonos gázkörnyezetben. Ez a párhuzamos tesztelés kiküszöböli a változókat, jelentősen felgyorsítja a szűrési folyamatot, és rendkívül pontos összehasonlító adatokat biztosít a katalizátor optimalizálásához és a teljesítmény-benchmarkinghoz.

2. kérdés: Simulálhat ez az egység összetett valós égéstermék-viszonyokat, például kén-dioxidot és vízgőzt tartalmazókat?

V: Igen, feltétlenül. Az egység precíziós tömegáram-szabályozókkal (MFC-k) és speciális elpárologtató rendszerekkel van felszerelve, amelyekkel összetett gázkeverékek is pontosan bejuthatnak. Kifejezetten a katalizátor mérgezésgátló teljesítményének és hosszú távú stabilitásának értékelésére tervezték SO-t tartalmazó zord környezetben.₂, H₂O, alkálifémek és por.

Q3: Hogyan biztosítja az Industrial PLC + PC Software vezérlőrendszer az értékelési adatok pontosságát?

V: Az egység fejlett ipari PLC + PC szoftver architektúrát használ a fűtés, a gázáramlás és az adatnaplózás teljesen automatizált vezérléséhez. A PLC adaptív PID algoritmusokat alkalmaz a hőmérséklet-ingadozások ±1℃-on belüli tartására, míg a PC-szoftver folyamatosan rögzíti a valós idejű bemeneti/kimeneti gázkoncentrációkat. Ez jelentősen csökkenti a kézi hibák számát, és kiválóan reprodukálható, megbízható adatokat biztosít az NOx konverziós hatékonyság és az ammóniacsúszás kiszámításához.

4. kérdés: Milyen típusú SCR katalizátorokat lehet tesztelni ezzel a kiértékelő egységgel?

V: Az egység rendkívül sokoldalú, és különféle katalizátorformákat képes fogadni, beleértve a méhsejt-, lemez- és hullámosított típusokat, valamint por- vagy részecskemintákat. A moduláris reaktorkialakítás és a személyre szabható rögzítés gyors váltást tesz lehetővé, így a laboratóriumi méretű friss katalizátoroktól a teljes méretű ipari monolitokig minden tesztelésére alkalmas.

5. kérdés: Integrálhatók-e online gázelemző műszerek a valós idejű teljesítményfigyeléshez?

V: Igen. Az SCR Dual-Reactor Evaluation Unit átfogó adatgyűjtő interfésszel készült, hogy zökkenőmentesen integrálható legyen az olyan online analizátorokkal, mint az FTIR (Fourier Transform Infrared Spectroscopy), CLD (kemilumineszcencia detektorok) vagy gázkromatográfok. Ez az integráció lehetővé teszi az NOx, NH valós idejű, nagyfrekvenciás monitorozását₃, és N₂O koncentrációk, azonnal kiszámolja a konverziós arányokat és a szelektivitást a K+F ciklusok felgyorsítása érdekében.
