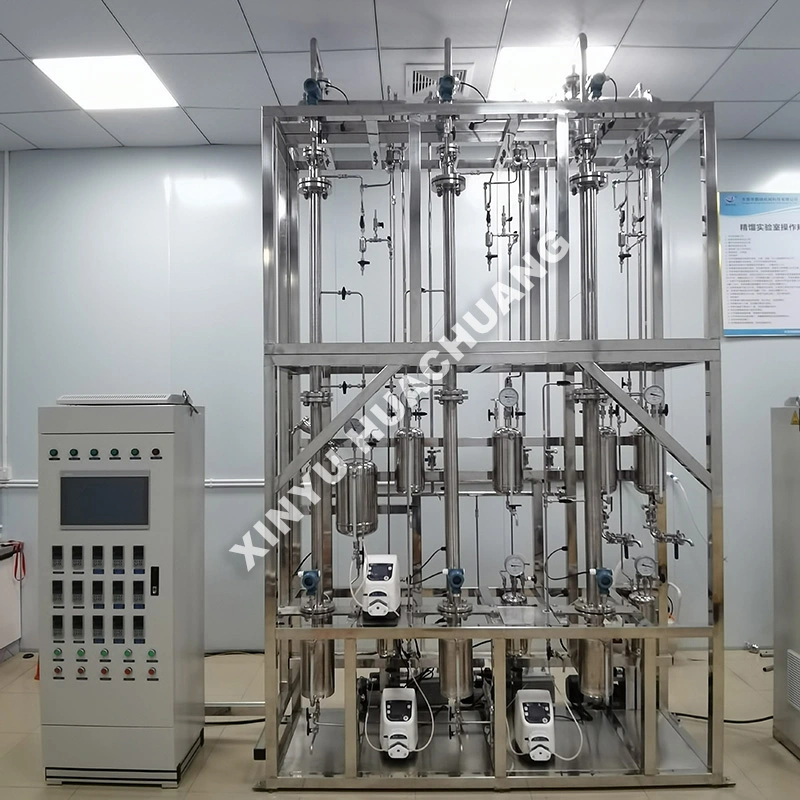

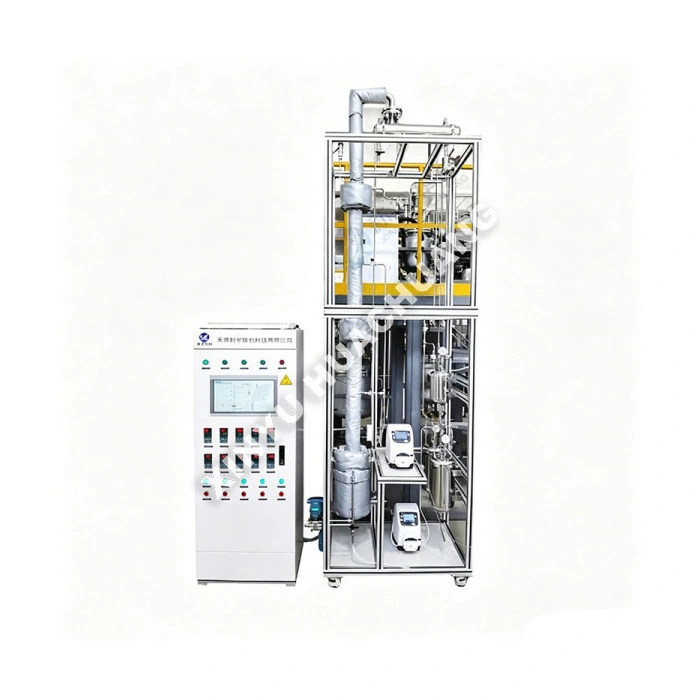

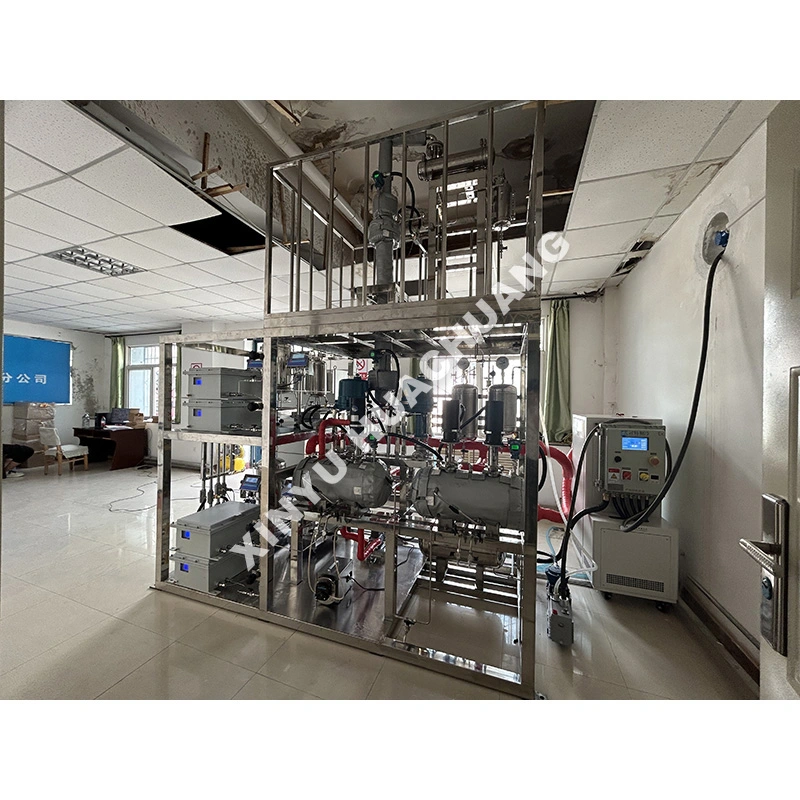

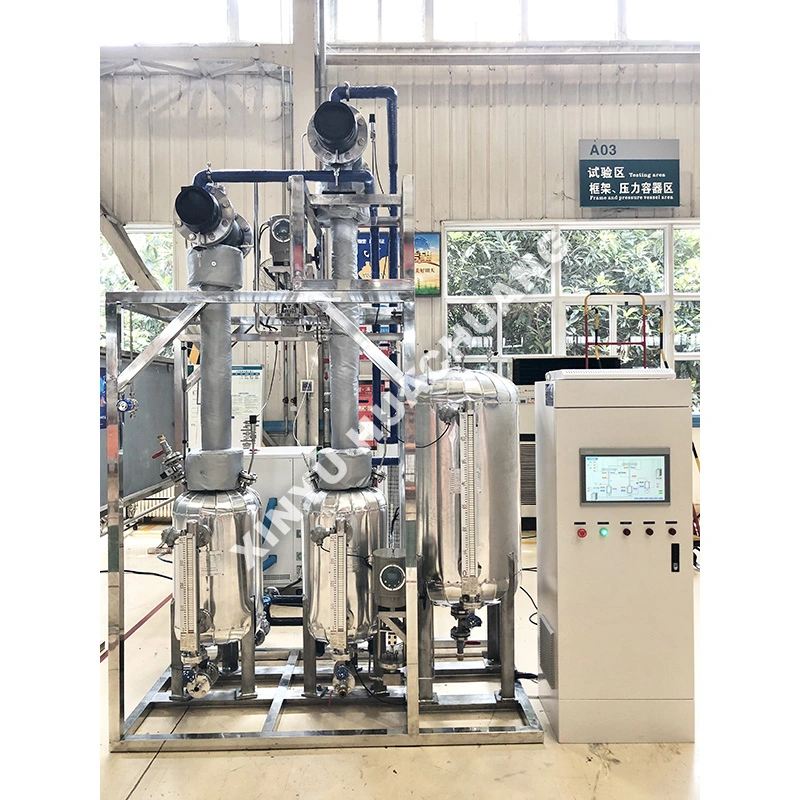

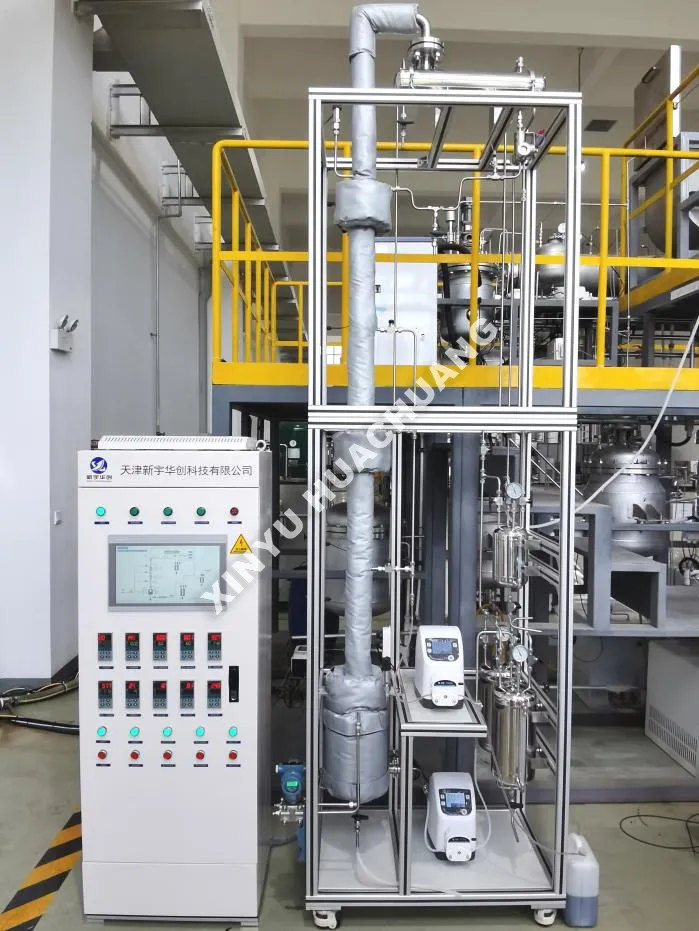

Érintőképernyővel vezérelt folyamatos lepárló egység

A XINYU HUACHUANG érintőképernyővel vezérelt folyamatos desztillációs egység egy fejlett, ipari minőségű elválasztó rendszer, amelyet az összetett folyamatos tisztítási folyamatok egyszerűsítésére terveztek. A maximális működési hatékonyságra tervezett egység a hagyományos összetett vezérlőpaneleket modern, nagy felbontású érintőképernyős felülettel váltja fel. Lehetővé teszi a kezelők számára, hogy a valós idejű hőmérsékletet, nyomást, áramlási sebességet és visszafolyási arányokat könnyedén, közvetlenül a képernyőn figyeljék. Az intelligens PLC-automatizálással és többszintű biztonsági reteszekkel felszerelt, érintőképernyővel vezérelt folyamatos lepárló egység stabil, felügyelet nélküli, hosszú távú működést biztosít, miközben rendkívül reprodukálható tisztasági adatokat szolgáltat a kereskedelmi termeléshez és a folyamatok optimalizálásához.

Mi az az érintőképernyővel vezérelt folyamatos desztillációs egység?

Az érintőképernyővel vezérelt folyamatos desztillációs egység egy speciális kémiai elválasztó berendezés, amely folyamatos frakcionált desztilláció elvén működik, és teljes egészében digitális ember-gép interfészen (HMI) keresztül vezérelhető. A nyersanyagot folyamatosan adagolják a rendszerbe, ahol a gőz ismételt kondenzáción és újrapárologtatáson megy keresztül a frakcionáló oszlopokon keresztül, hogy szétválasszák a többkomponensű keverékeket. Ennek az egységnek a meghatározó jellemzője az intelligens érintőképernyős vezérlőrendszer, amely vizuális folyamatábrákot, valós idejű adattrendeket és egyérintéses paraméterbeállításokat biztosít. A hardver és a szoftver zökkenőmentes integrációja ideális platformot jelent a modern laboratóriumok és kísérleti üzemek számára, amelyek minimális kézi beavatkozással nagy pontosságú szétválasztást keresnek.

Műszaki előírások

Milyen jellemzői vannak a berendezésnek?

● Intuitív HMI-kezelés: A nagy felbontású érintőképernyő felhasználóbarát grafikus felületet biztosít, amely lehetővé teszi a kezelők számára a paraméterek egyszerű beállítását, a valós idejű görbék megtekintését és a riasztások kezelését bonyolult programozás nélkül.

● Automatizált folyamatos feldolgozás: Valódi folyamatos működésre tervezték, állandó termékminőséget és magas energiahatékonyságot biztosítva a hagyományos kötegelt rendszerekhez képest.

● Adatnaplózás és nyomon követhetőség: Az érintőképernyős rendszer automatikusan rögzíti az előzményadatokat (hőmérséklet, nyomás, áramlás), és lehetővé teszi egy kattintással történő exportálást USB-n keresztül az átfogó minőségi nyomon követhetőség érdekében.

● Többszintű biztonsági reteszelés: A PLC-vel integrált érintőképernyő valós idejű biztonsági állapotokat jelenít meg, és automatikus leállítást indít el túlmelegedés, túlnyomás vagy száraz fűtés esetén.

● Moduláris és személyre szabható: Előmelegítők, vákuumrendszerek és automatizált frakciógyűjtők rugalmas integrációja, hogy megfeleljen a folyamatos szétválasztási követelményeknek.

Használati óvintézkedések

● Képernyővédelem: Ne érintse meg a képernyőt éles tárgyakkal vagy nedves kézzel. A kapacitív/ellenálló réteg károsodásának elkerülése érdekében használja a mellékelt ceruzát vagy tiszta ujjait.

● Inert öblítés: Mindig öblítse ki a rendszert inert gázzal (N2) melegítés előtt, valamint reaktív vagy gyúlékony alapanyagok bevezetése előtt, hogy elkerülje a robbanásveszélyes keverékeket.

● Fokozatos fűtés: Használja az érintőképernyőn programozható fűtési rámpák sebességét, hogy elkerülje a hirtelen párologtatást és az oszlop elöntését, különösen a rendszer indításakor.

● Rendszeres kalibrálás: A folyamat megbízhatóságának biztosítása érdekében rendszeresen ellenőrizze a képernyőn megjelenő hőmérséklet- és nyomásérzékelők pontosságát a szabványos műszerekkel összehasonlítva.

Gyakori hibák vs. helyes módszerek

● Hiba: figyelmen kívül hagyja az érintőképernyőn megjelenő riasztási előugró ablakokat, és kényszeríti a rendszert a folytatásra. Helyes módszer: Mindig azonnal nyugtázza és vizsgálja ki a riasztásokat. A PLC kiváltja ezeket a riasztásokat, hogy megelőzze a berendezés károsodását vagy a biztonsági veszélyeket; ezek megkerülése súlyos következményekkel járhat.

● Hiba: Az előtolási sebesség túlterhelése az oszlop tervezett kapacitásán túl. Helyes módszer: Kövesse nyomon a nyomáskülönbség- és hőmérsékletprofilokat az érintőképernyőn. Állítsa be az adagolószivattyú fordulatszámát az interfészen keresztül, hogy fenntartsa a stabil oszlophidraulikát és megakadályozza az elárasztást.

● Hiba: Nem sikerült menteni a receptparamétereket a beállítások után. Helyes módszer: Miután módosította az új tétel vagy termék alapértékeit, mindig használja az érintőképernyő „Recept mentése” funkcióját, hogy elkerülje a véletlen paraméterveszteséget az áramingadozások során.

● Hiba: A fűtés leállítása az adagolás leállítása nélkül. Helyes módszer: Kövesse a HMI-ben programozott automatikus leállítási sorrendet. Ez általában azt jelenti, hogy először le kell állítani a betáplálást, folytatni a visszafolyató hűtő alatti forralást az oszlop kitisztításához, majd az újraforralót biztonságosan lehűteni.

Szállítás és csomagolás

● Professzionális csomagolás: Az érintőképernyővel vezérelt folyamatos lepárló egység biztonságosan be van csomagolva füstölésmentes, export szabványos fa ládákba. A finom érintőképernyős panel és a PLC-szekrény erősen védett ütésálló habbal és antisztatikus fóliával.

● Alkatrészrögzítés: A belső csövek, oszlopok és elektromos alkatrészek szilárdan vannak rögzítve, hogy megakadályozzák a vibráció okozta károkat az óceáni vagy légi szállítás során.

● Dokumentáció: Egy átfogó angol nyelvű használati útmutatót, elektromos kapcsolási rajzokat, P&ID diagramokat és egy részletes csomagolási listát a ládához csatolt vízálló irattasak tartalmazza.

● Globális logisztika: Támogatjuk az EXW-, FOB-, CIF- és DDP-feltételeket, megbízható háztól-házig szállítási szolgáltatásokat nyújtva a létesítmények számára világszerte.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen funkciókat biztosít az érintőképernyős vezérlőrendszer?

V: A digitális HMI vizuális folyamatábrákat, valós idejű adattrendeket és egyérintéses paraméter-beállításokat biztosít, így a teljes folyamatos desztillációs folyamat kéznél van.

2. kérdés: Hogyan könnyíti meg a HMI a napi működést?

V: A vizuális folyamatábrák és az egyérintéses beállítások révén a kezelők egy pillantással megérthetik a folyamatot, és azonnal megváltoztathatják a paramétereket, ami jelentősen csökkenti a szükséges képzést a hagyományos kézi vezérlésekhez képest.

3. kérdés: Követhetjük-e valós időben a folyamatok trendjeit?

V: Igen. Az érintőképernyő valós idejű adattrendeket jelenít meg, így a kezelők figyelemmel kísérhetik a legfontosabb változókat, ahogy azok változnak, és gyorsan reagálhatnak bármilyen eltérésre.

4. kérdés: Mi az egység működési elve?

V: A folyamatos frakcionált desztilláció elvén működik: a nyersanyagot folyamatosan adagolják a rendszerbe, és a gőz ismételt kondenzáción és újrapárologtatáson megy keresztül a frakcionáló oszlopokon, hogy szétválasszák a többkomponensű keverékeket – mindezt teljes mértékben a digitális HMI kezeli.

K5: Kinek ideális ez az egység?

V: A hardver és a szoftver zökkenőmentes integrációja ideálissá teszi a modern laboratóriumok és kísérleti üzemek számára, amelyek minimális kézi beavatkozással nagy pontosságú szétválasztásra törekszenek.
