Axiális hézagmérő műszer csapágyakhoz

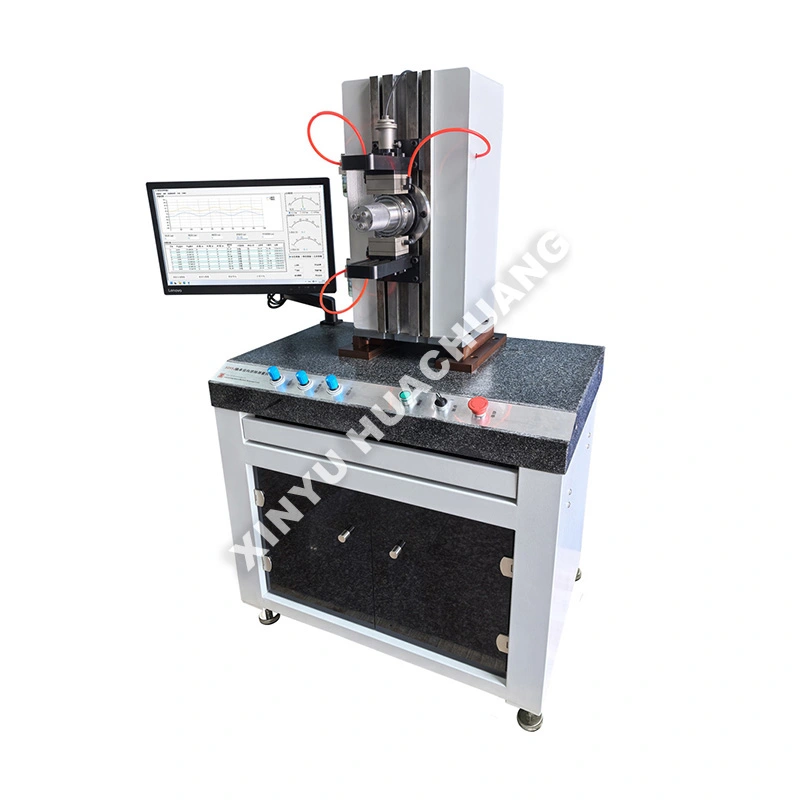

A XINYU HUACHUANG axiális hézagmérő műszer csapágyakhoz egy rendkívül pontos, félautomata vizsgálóberendezés, amelyet kifejezetten a gördülőcsapágyak belső axiális hézagának értékelésére terveztek. A szigorú nemzetközi szabványoknak megfelelően tervezett axiális hézagmérő műszer csapágyakhoz pontosan alkalmazza a szabványos axiális mérési terheléseket a mikroelmozdulások rögzítésére. Intelligens PLC-automatizálással és nagy érzékenységű érzékelőkkel felszerelt, biztonságos, megbízható működést biztosít, miközben kiválóan reprodukálható adatokat szolgáltat a kutatás-fejlesztéshez, a minőség-ellenőrzéshez és a gyártási tanúsításhoz.

Működési elv

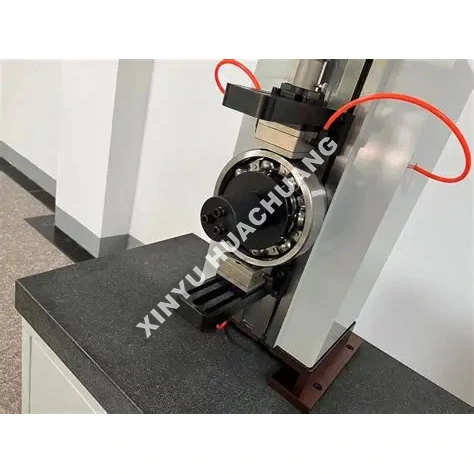

Axiális hézagmérő műszer csapágyakhoz dinamikus, terhelésmentes mérési elven működik. A csapágy külső gyűrűje biztonságosan rögzítve van és rögzítve van, miközben a belső gyűrűre pontos axiális mérési terhelés vonatkozik. A nagy érzékenységű elmozdulásérzékelők rögzítik a gördülőelemek tengelyirányú mozgását, amikor áthaladnak a terhelési zónán. A rendszer differenciál algoritmusokat használ a geometriai hibák automatikus kiküszöbölésére, és kiszámítja a valódi axiális hézagot anélkül, hogy deformációkompenzációt igényelne.

Mik a megkülönböztető előnyei?

● Nagy pontosságú mérés: prémium induktív érzékelőkkel rendelkezik, amelyek statikus ismételhetősége <1,5 μm, dinamikus ismételhetősége pedig <2,5 μm.

● Automatikus betöltés: A pneumatikus vagy motoros terhelés egyenletes, szabványos mérési erőt biztosít, kiküszöbölve a kézi működési hibákat.

● Intelligens adatfeldolgozás: Automatikusan kiszámítja az átlagos távolságot, azonosítja a forgási elakadásokat, és SPC/CPK statisztikai jelentéseket készít.

● Robusztus és biztonságos felépítés: Merev mechanikus vázzal készült, és a szabványos referencia alkatrészekhez való automatikus kalibrációval rendelkezik a hosszú távú pontosság megőrzése érdekében.

● Sokoldalú kompatibilitás: A moduláris rögzítés lehetővé teszi a gyors cserét a különféle csapágytípusok teszteléséhez, a mélyhornyú golyóscsapágyaktól a kúpgörgős csapágyakig.

Műszaki előírások

Hol lehet használni?

● Csapágygyártás: 100%-ban inline vagy offline minőségellenőrzés mélyhornyú golyós, hengergörgős és kúpgörgős csapágyak esetében.

● Autóipar és repülőgépipar: A kerékagyak, sebességváltók és turbinás motorok bejövő minőség-ellenőrzése (IQC) és összeszerelés-ellenőrzés.

● Precíziós gépek: Hézagegyeztetés és párosítás kiválasztása a nagy pontosságú szerszámgép-orsókhoz és a robotikához.

● Karbantartás és MRO: A csapágyak állapotának és hézagának értékelése a berendezés nagyjavítása során.

Használati óvintézkedések

● A minta előkészítése: Mindig alaposan tisztítsa meg a csapágyat, hogy eltávolítsa a rozsdagátló anyagokat vagy a zsírt, amely befolyásolhatja a mikromérést.

● Hőmérséklet: Hagyja a műszert és a csapágyat is alkalmazkodni a szobahőmérséklethez (20±5 ℃) a tesztelés előtt.

● Megfelelő beállítás: Győződjön meg arról, hogy a csapágy tökéletesen síkban van a szerelvényen, hogy elkerülje a külső gyűrű megdöntése miatti téves leolvasást.

● Kalibrálás: Futtassa le az automatikus kalibrálási rutint szabványos referencia csapágyak használatával minden műszak elején.

Karbantartási útmutató

● Naponta: Tiszta, szöszmentes ruhával törölje le a mérőeszközöket és az érzékelőt. Ellenőrizze a pneumatikus légnyomást (ha van), és engedje le a nedvességet a szűrőből.

● Hetente/havonta: Ellenőrizze a forgó orsót és a rakodókarokat a zavartalan működés érdekében. Cseppentsen egy csepp könnyű gépolajat a mechanikus forgáspontokra az ajánlás szerint.

● Negyedévente: Végezzen teljes rendszerkalibrációt tanúsított szabványos hézagblokkokkal a linearitás és az erősítési pontosság ellenőrzéséhez.

● Környezetvédelem: A mérési stabilitás megőrzése érdekében tartsa távol a műszert erős vibráló gépektől, erős mágneses mezőktől és közvetlen napfénytől.

Támogatás, amely megőrzi önbizalmát

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

Q1: Mi az axiális hézag, és miben különbözik a radiális hézagtól?

V: Az axiális hézag az a teljes távolság, amelyet a csapágy belső gyűrűje tengelyirányban (a tengely tengelye mentén) el tud mozdulni a külső gyűrűhöz képest, ha nincs külső terhelés. Míg a radiális hézag a tengelyre merőleges mozgást méri, az axiális hézag a tengellyel párhuzamos mozgást méri. Mindkét hézag befolyásolja a csapágyak teljesítményét, de az axiális hézag különösen kritikus a tolóerővel terhelt alkalmazásoknál, mint például a sebességváltók és a függőleges szivattyúk.

Q2: Hogyan biztosítja a műszer dinamikus mérési elve a pontosságot?

V: A külső gyűrű biztonságosan rögzítve van és rögzítve van, miközben a belső gyűrűre pontos axiális mérési terhelés vonatkozik. A nagy érzékenységű elmozdulásérzékelők rögzítik a gördülőelemek tengelyirányú mozgását, amikor áthaladnak a terhelési zónán. A rendszer differenciál algoritmusok segítségével automatikusan kiküszöböli a geometriai hibákat – mint például az arckifutást és a ketrec ingadozását –, és kiszámítja a valódi axiális hézagot anélkül, hogy deformációkompenzációt igényelne.

Q3: Miért különösen fontos az axiális hézag a szögérintkező és a kúpgörgős csapágyak esetében?

V: A szögérintkezős és kúpgörgős csapágyakat kombinált radiális és axiális terhelések hordozására tervezték. Axiális hézaguk közvetlenül meghatározza a gördülőelemek és a futópályák közötti érintkezési szöget, ami viszont szabályozza a terheléseloszlást, a merevséget és a hőtermelést. A nem megfelelő axiális hézag ezeknél a csapágytípusoknál egyenetlen terheléselosztáshoz, idő előtti szétrepedéshez és katasztrofális meghibásodáshoz vezet.

4. kérdés: Használható ez a műszer a radiális hézagmérő műszer mellett a teljes csapágyellenőrzéshez?

V: Igen. A radiális és axiális hézagmérő műszerek együttesen átfogó hézagprofilt biztosítanak a csapágyról. Számos csapágyspecifikáció esetén mindkét értéket ellenőrizni kell. A két műszer egymás utáni használata ugyanazon a csapágyon teljes képet ad a belső geometriáról, és megerősíti, hogy a csapágy megfelel minden hézagkövetelménynek.

5. kérdés: Hogyan támogatja a műszer a bejövő ellenőrzést és hibaelemzést?

V: Bejövő ellenőrzéskor a műszer a beszerelés előtt ellenőrzi, hogy az új csapágyak megfelelnek-e a megadott axiális hézagcsoportnak, elkerülve ezzel a költséges összeszerelési utómunkát. A meghibásodás elemzéséhez a visszatért vagy a helyszíni hibás csapágyak axiális hézagának mérése segít meghatározni, hogy a nem megfelelő hézag volt-e hozzájáruló tényező, ami támogatja a kiváltó okok kivizsgálását és a korrekciós intézkedéseket.
