Csapágy radiális hézagmérő műszer

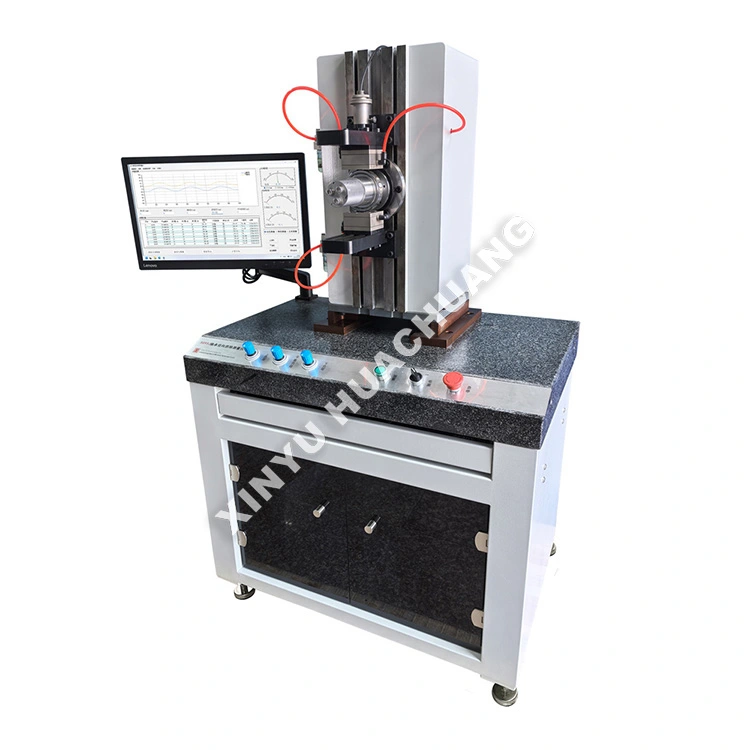

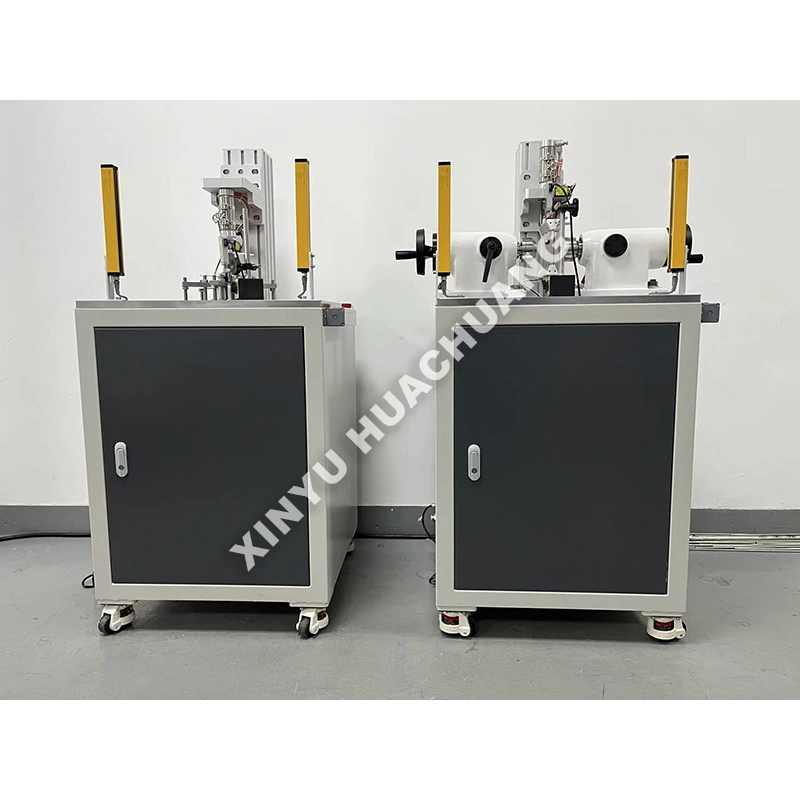

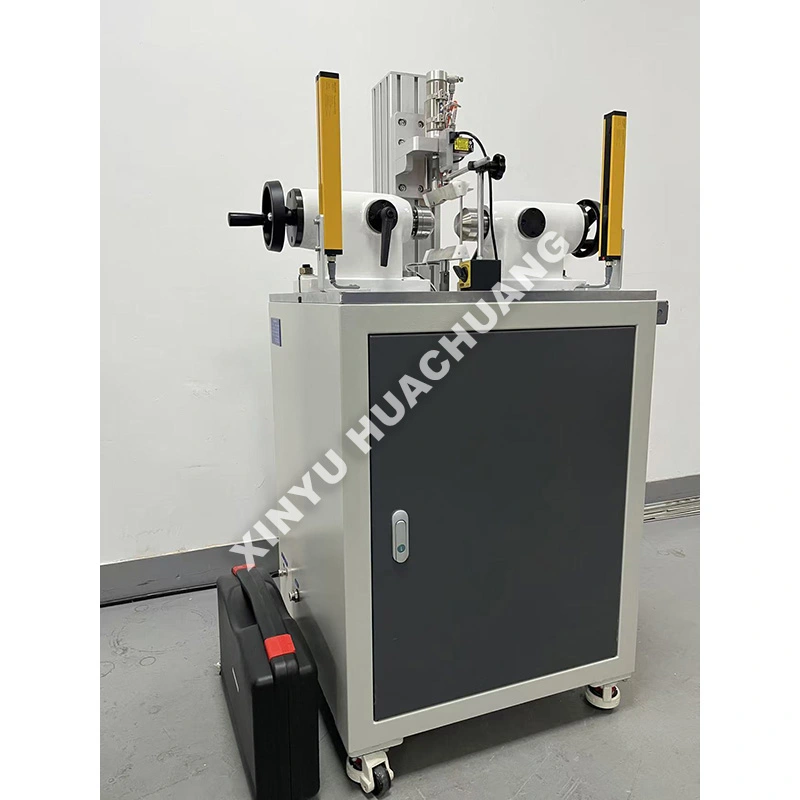

A XINYU HUACHUANG csapágy radiális hézagmérő műszer egy rendkívül pontos, félautomata vizsgálóberendezés, amelyet kifejezetten a gördülőcsapágyak belső radiális hézagának értékelésére terveztek. A szigorú nemzetközi szabványoknak megfelelően kialakított csapágy radiális hézagmérő műszer pontosan alkalmaz szabványos mérési terheléseket a mikroelmozdulások rögzítésére. Intelligens PLC-automatizálással és nagy érzékenységű érzékelőkkel felszerelt, biztonságos, megbízható működést biztosít, miközben kiválóan reprodukálható adatokat szolgáltat a kutatás-fejlesztéshez, a minőség-ellenőrzéshez és a gyártási tanúsításhoz.

Működési elv

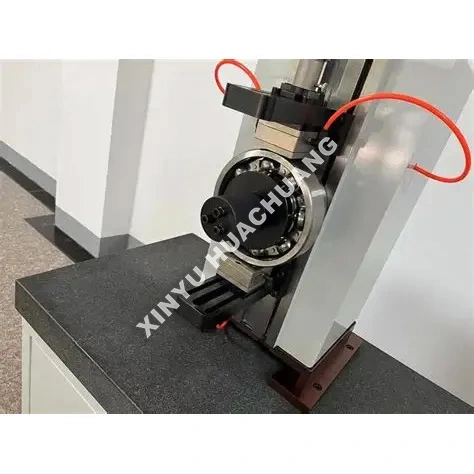

A csapágy radiális hézagmérő műszer dinamikus, terhelés nélküli mérési elven működik. A csapágy belső gyűrűjét szinkronmotor rögzíti és forgatja, míg a külső gyűrűt pontos mérési terhelés éri. A nagy érzékenységű elmozdulásérzékelők rögzítik a gördülő elemek sugárirányú mozgását, amikor áthaladnak a terhelési zónán. A rendszer differenciálalgoritmusokat használ a geometriai hibák automatikus kiküszöbölésére, és kiszámítja a valódi radiális hézagot anélkül, hogy deformációkompenzációt igényelne.

Mik a megkülönböztető előnyei?

● Nagy pontosságú mérés: prémium induktív érzékelőkkel rendelkezik, amelyek statikus ismételhetősége <1,5 μm, dinamikus ismételhetősége pedig <2,5 μm.

● Automatikus betöltés: A pneumatikus vagy motoros terhelés egyenletes, szabványos mérési erőt biztosít, kiküszöbölve a kézi működési hibákat.

● Intelligens adatfeldolgozás: Automatikusan kiszámítja az átlagos távolságot, azonosítja a forgási elakadásokat, és SPC/CPK statisztikai jelentéseket készít.

● Robusztus és biztonságos felépítés: Merev mechanikus vázzal készült, és a szabványos referencia alkatrészekhez való automatikus kalibrációval rendelkezik a hosszú távú pontosság megőrzése érdekében.

● Sokoldalú kompatibilitás: A moduláris rögzítés lehetővé teszi a gyors cserét a különféle csapágytípusok teszteléséhez, a mélyhornyú golyóscsapágyaktól a kúpgörgős csapágyakig.

Műszaki előírások

Hol alkalmazható?

● Csapágygyártás: 100%-ban inline vagy offline minőségellenőrzés mélyhornyú golyós, hengergörgős és kúpgörgős csapágyak esetében.

● Autóipar és repülőgépipar: A kerékagyak, sebességváltók és turbinás motorok bejövő minőség-ellenőrzése (IQC) és összeszerelés-ellenőrzés.

● Precíziós gépek: Hézagegyeztetés és párosítás kiválasztása a nagy pontosságú szerszámgép-orsókhoz és a robotikához.

● Karbantartás és MRO: A csapágyak állapotának és hézagának értékelése a berendezés nagyjavítása során.

Használati óvintézkedések

● A minta előkészítése: Mindig alaposan tisztítsa meg a csapágyat, hogy eltávolítsa a rozsdagátló anyagokat vagy a zsírt, amely befolyásolhatja a mikromérést.

● Hőmérséklet: Hagyja a műszert és a csapágyat is alkalmazkodni a szobahőmérséklethez (20±5 ℃) a tesztelés előtt.

● Megfelelő beállítás: Győződjön meg arról, hogy a csapágy tökéletesen síkban van a szerelvényen, hogy elkerülje a külső gyűrű megdöntése miatti téves leolvasást.

● Kalibrálás: Futtassa le az automatikus kalibrálási rutint szabványos referencia csapágyak használatával minden műszak elején.

Karbantartási útmutató

● Naponta: Tiszta, szöszmentes ruhával törölje le a mérőeszközöket és az érzékelőt. Ellenőrizze a pneumatikus légnyomást (ha van), és engedje le a nedvességet a szűrőből.

● Hetente/havonta: Ellenőrizze a forgó orsót és a rakodókarokat a zavartalan működés érdekében. Cseppentsen egy csepp könnyű gépolajat a mechanikus forgáspontokra az ajánlás szerint.

● Negyedévente: Végezzen teljes rendszerkalibrációt tanúsított szabványos hézagblokkokkal a linearitás és az erősítési pontosság ellenőrzéséhez.

● Környezetvédelem: A mérési stabilitás megőrzése érdekében tartsa távol a műszert erős vibráló gépektől, erős mágneses mezőktől és közvetlen napfénytől.

Vásárlás utáni védelem részletei

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi az a radiális hézag, és miért számít ez a csapágy teljesítménye szempontjából?

V: A sugárirányú hézag az a teljes távolság, amelyet a csapágy belső gyűrűje sugárirányban el tud mozdulni a külső gyűrűhöz képest, ha nincs külső terhelés. A megfelelő sugárirányú hézag kritikus fontosságú, mert a túl kis hézag túlzott súrlódást, túlmelegedést és idő előtti meghibásodást okoz, míg a túl nagy hézag vibrációhoz, zajhoz és csökkent teherbíró képességhez vezet.

Q2: Hogyan működik a dinamikus üresjárati mérés elve?

V: A műszer rögzíti a csapágy belső gyűrűjét és egy szinkronmotoron keresztül forgatja, miközben pontos mérési terhelést fejt ki a külső gyűrűre. A nagy érzékenységű elmozdulásérzékelők rögzítik a gördülő elemek sugárirányú mozgását, amikor áthaladnak a terhelési zónán. A differenciálalgoritmusok ezután automatikusan kiküszöbölik az olyan geometriai hibákat, mint például az elkerekedés, így biztosítják a valódi radiális hézagértéket.

3. kérdés: Miért használ a műszer differenciál algoritmusokat a közvetlen mérés helyett?

V: A csapágyak geometriai tökéletlenségei vannak – enyhe ovális, felületi hullámosság és méretbeli eltérések a gördülő elemekben –, amelyek torzíthatják az egyszerű pontméréseket. A differenciálalgoritmus több adatpontot rögzít a teljes forgás körül, és matematikailag elválasztja ezeket a geometriai hibákat a tényleges távolságtól, biztosítva a mérési pontosságot anélkül, hogy deformációkompenzációt igényelne.

Q4: Milyen típusú és méretű csapágyakat mérhet ezzel a műszerrel?

V: A műszer mélyhornyú golyóscsapágyakat, szögérintkező csapágyakat, hengeres görgőscsapágyakat és kúpgörgős csapágyakat tartalmaz széles mérettartományban. Az adapterek és rögzítések úgy konfigurálhatók, hogy megfeleljenek az adott csapágyfurat átmérőjének és külső átmérőjének, így alkalmasak mind a gyártósor minőségi ellenőrzésére, mind a laboratóriumi vizsgálatra.

5. kérdés: Hogyan támogatja ez a műszer a csapágyminőség-ellenőrzést a gyártásban?

V: Gyors, pontos és megismételhető sugárirányú hézagmérések biztosításával a műszer lehetővé teszi a gyártási tételek 100%-os ellenőrzését vagy statisztikai mintavételezést az ISO 5753 és az ABMA szabványok szerint. Ez biztosítja, hogy minden szállított csapágy megfeleljen a megadott hézagcsoportnak, csökkentve a jótállási igényeket és a nem megfelelő hézag miatti helyszíni hibákat.
