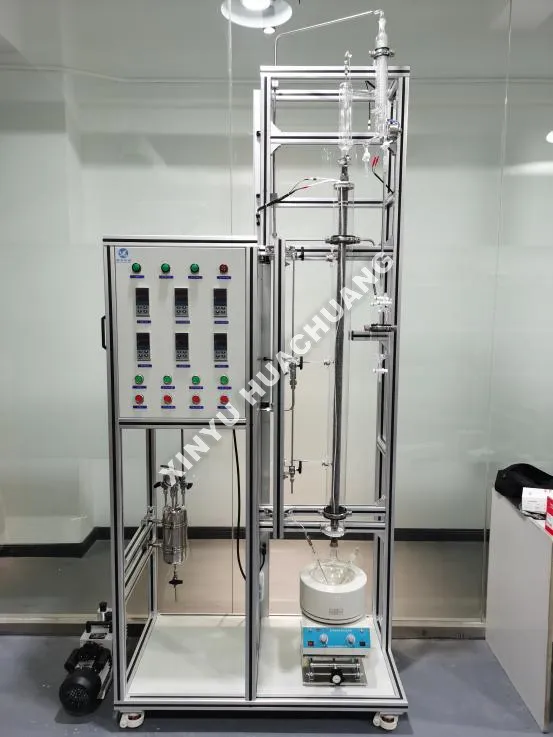

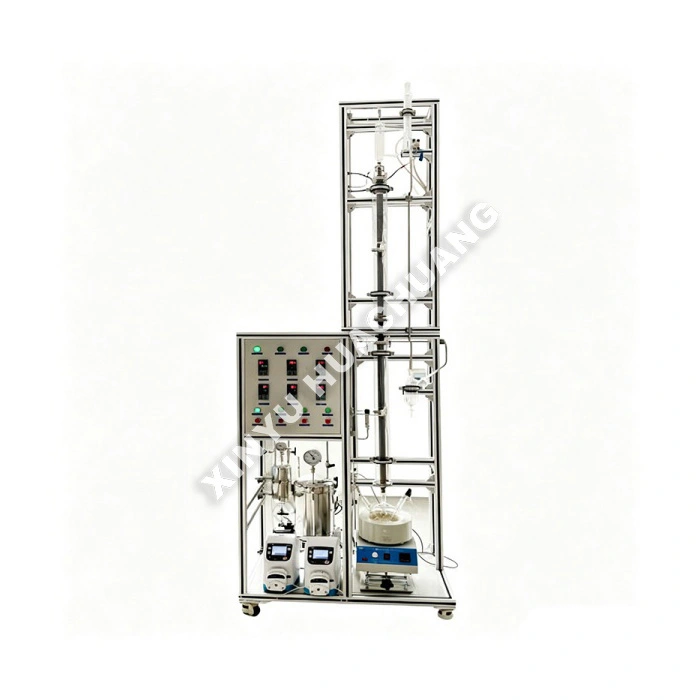

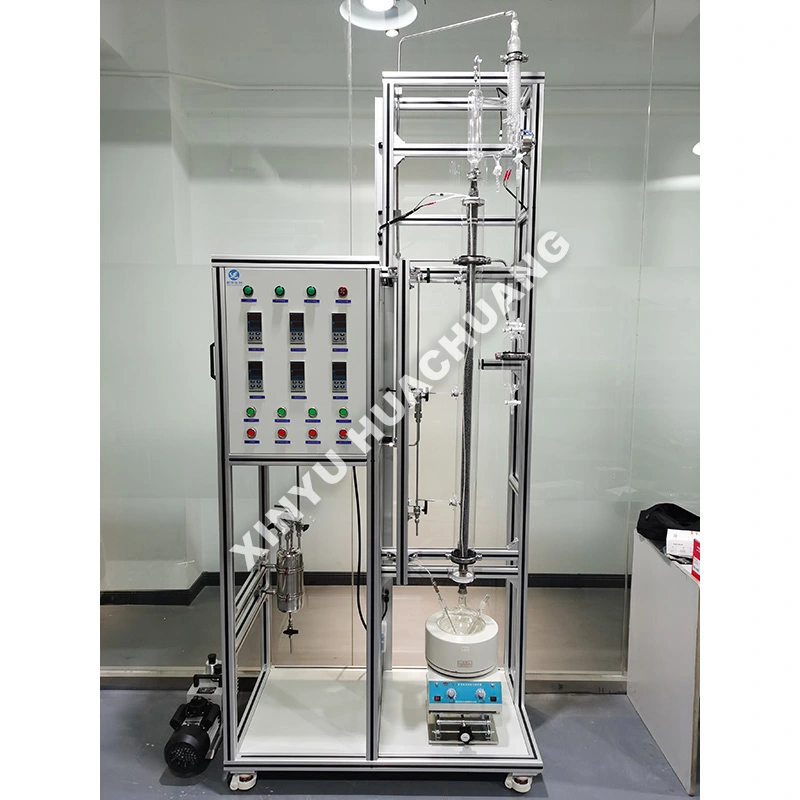

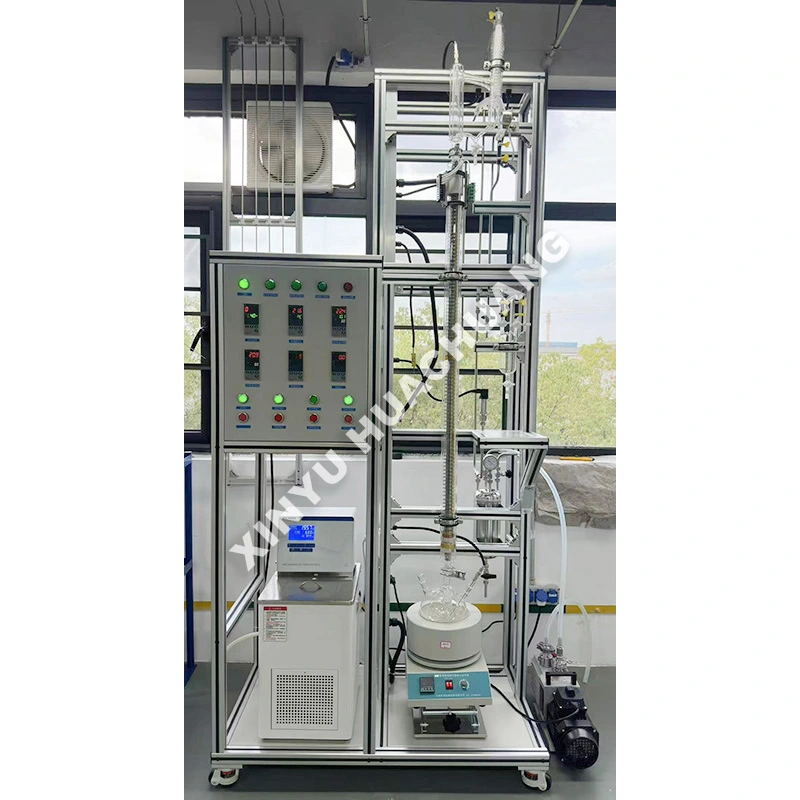

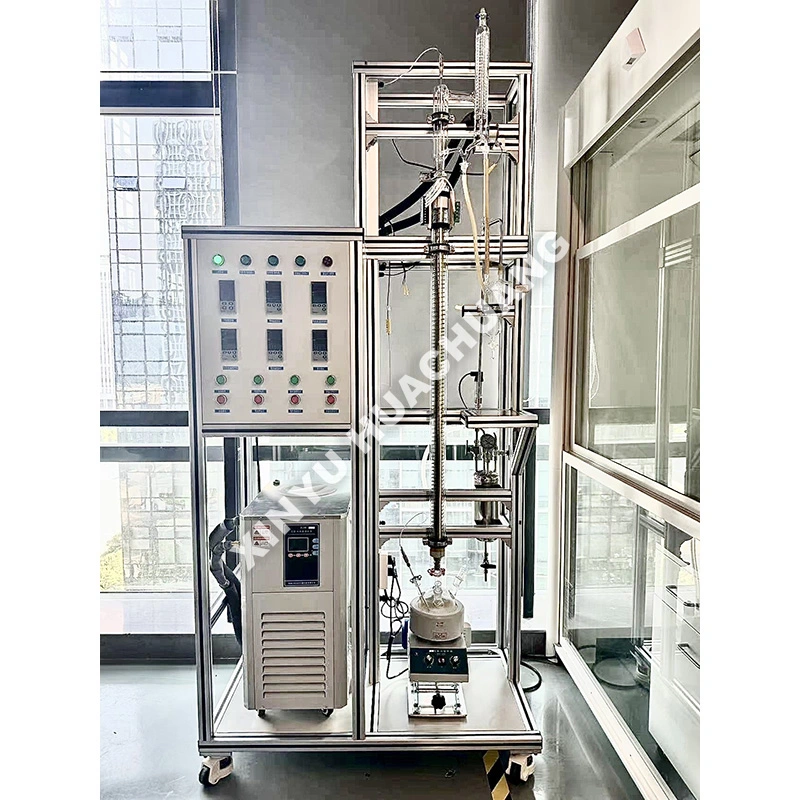

Folyamatos üvegdesztillációs oszlopegység

A XINYU HUACHUANG folyamatos üvegdesztillációs oszlopegység egy fejlett elválasztórendszer, amelyet kifejezetten K+F-re, kísérleti méretű tesztelésre és korrozív vagy nagy tisztaságú vegyszerek kis tételes gyártására terveztek. Úgy tervezték, hogy teljes vizuális hozzáférést biztosítson a belső gőz-folyadék egyensúlyhoz, és lehetővé teszi a kutatók számára, hogy valós időben figyeljék meg az elválasztási folyamatot. A magas boroszilikáttartalmú üvegkomponensekkel, precíz reflux-arány szabályozókkal és intelligens PLC-automatizálással felszerelt folyamatos üvegdesztillációs oszlopegység biztonságos, rendkívül hatékony és reprodukálható folyamatos frakcionálást biztosít finom vegyszerek, gyógyszerek és speciális oldószerek számára.

Működési elv

A folyamatos üvegdesztillációs oszlopegység a folyamatos frakcionált desztilláció elvén működik. A folyékony alapanyagot folyamatosan adagoljuk az oszlop középső részébe. Az üvegoszlopon belül strukturált töltet vagy speciális üveg belső elemek (például θ-gyűrűk vagy spiráltömítés) maximalizálják a felszálló gőz és a leszálló folyadék közötti érintkezési felületet. Ahogy a gőz felemelkedik, ismétlődő kondenzáción és párologtatáson megy keresztül, gazdagítva a tetején lévő könnyű komponenseket. A gőzt ezután kondenzálják, és egy részét visszafolyató hűtő alatt visszavezetik a tömegtranszfer egyensúlyának fenntartása érdekében, míg a maradékot folyamatosan összegyűjtik desztillátumként. A nehéz alkatrészek folyamatosan lefolynak az újraforralóba, hogy kiürítsék. Az egész folyamatos folyamatot a folyamatos üvegdesztillációs oszlopegység gondosan irányítja a pontos termikus gradiensek és az optimális elválasztási hatékonyság fenntartása érdekében.

Hol ragyog?

● Teljes körű vizuális megfigyelés: Az átlátszó, nagy boroszilikáttartalmú üvegszerkezet lehetővé teszi a kezelők számára, hogy vizuálisan nyomon kövessék a gőz-folyadék egyensúlyt, a habzást és az elárasztást, ami felbecsülhetetlen értékű a K+F és a folyamatok hibaelhárítása szempontjából.

● Kiváló korrózióállóság: Prémium minőségű GG17 (3.3) magas bór-szilikát üvegből és PTFE tömítésekből készült egység teljesen közömbös az erős savakkal, lúgokkal és a korrozív szerves oldószerekkel szemben, így biztosítva a termék szennyeződését.

● Nagy hatékonyságú belső elemek: Személyre szabható üvegtömítéssel vagy strukturált dróthálós csomagolással magas elméleti rendszámok és PPM-szintű elválasztási tisztaság érhető el.

● Intelligens PLC-automatizálás: A központosított vezérlőrendszer lehetővé teszi a felügyelet nélküli folyamatos működést, az automatikus refluxarány beállítást, valamint a hőmérséklet és az áramlási sebesség valós idejű adatnaplózását.

● Moduláris és rugalmas kialakítás: Az oszlop szabványos üvegkötésekkel (pl. 24/29, 29/32) elektromos fűtőköpennyel van összeszerelve, ami lehetővé teszi az egyszerű magasságállítást, szétszerelést, tisztítást és a belső alkatrészek cseréjét.

Műszaki előírások

Hol lehet használni?

● Finom Chemicals & Pharmaceuticals: A gyógyszerhatóanyagok (API-k) és az erősen korrozív kémiai intermedierek folyamatos tisztítása.

● Illóolajok és természetes kivonatok: A hőérzékeny terpének, illatanyagok és növényi kivonatok gyengéd, látható szétválasztása.

● Akadémiai és K+F laboratóriumok: Alapvető kinetikai vizsgálatok, elválasztási folyamatok megjelenítése és katalizátor/csomagolás hatékonyságának tesztelése.

● Speciális oldószerek: a maró hatású vagy nagy értékű szerves oldószerek folyamatos visszanyerése és rendkívül magas szintű tisztítása.

● Étel és ital: természetes aromák koncentrálása, alkoholtisztítás és bioaktív vegyületek extrakciója.

Használati óvintézkedések

● Hősokk megelőzése: A nagy bór-szilikát tartalmú üveg ellenáll a hősokknak, de extrém igénybevétel esetén is eltörhet. Mindig ügyeljen arra, hogy a hőmérséklet-változás sebessége kevesebb, mint 5 ℃/perc fűtés és hűtés közben.

● Mechanikai védelem: Az üveg alkatrészek törékenyek. Kerülje el a mechanikai behatásokat, a bilincsek túlhúzását, és győződjön meg arról, hogy minden üvegcsatlakozás megfelelően van egy vonalban, és megfelelő kapcsokkal rögzíti.

● Vákuumbiztonság: Mélyvákuum alatti működés közben mindig ellenőrizze, hogy az üvegedényen nincsenek-e mikrorepedések vagy repedések. Használjon védőpajzsot vagy biztonsági hálót az oszlop körül az esetleges berobbanás elleni védelem érdekében.

● Fokozatos fűtés: Használja a PLC programozható fűtési rámpáját a hirtelen párolgás és az oszlop elöntésének elkerülése érdekében, különösen a folyamatos adagolás elindításakor.

Karbantartási útmutató

● Naponta: Ellenőrizze az üvegoszlopot és az illesztéseket, hogy nincsenek-e rajta repedések, forgácsok vagy vegyi maratások. Ellenőrizze a PTFE tömítések és vákuumtömítések integritását.

● Hetente/havonta: Tisztítsa meg az üveg belső részeit és az oszlopfalakat, hogy megakadályozza a leválasztás hatékonyságát csökkentő maradványok felhalmozódását. Használjon megfelelő oldószert vagy enyhe savas mosást (kerülje az erős lúgokat).

● Negyedévente: Kalibrálja a hőmérséklet-érzékelőket, a tömegáram-szabályozókat és a visszafolyási arány szabályzóit a mérési pontosság megőrzése érdekében. Ellenőrizze az elektromos fűtőköpeny egyenletes fűtését és megfelelő szigetelését.

● Üzemeltetés után: Mindig öblítse ki a rendszert inert gázzal (N2), és hagyja szobahőmérsékletre hűlni kikapcsolt fűtés mellett, mielőtt szétszerelné az üvegelemeket az alapos tisztítás és tárolás céljából.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

Q1: Miért van az oszlop inkább üvegből, mint rozsdamentes acélból?

V: Az üvegszerkezet teljes vizuális hozzáférést biztosít a belső desztillációs folyamathoz, lehetővé téve a kutatóknak, hogy közvetlenül megfigyeljék a gőz-folyadék érintkezési viselkedést, az elárasztási pontokat és a folyadék eloszlását a csomagoláson. Ez az átlátszóság felbecsülhetetlen a folyamatfejlesztésben és a hibaelhárításban, ami lehetetlen az átlátszatlan fémoszlopoknál.

Q2: Milyen típusú belső csomagolás érhető el az üvegoszlophoz?

V: Az oszlop támogatja a strukturált tömítést, valamint a speciális üveg belső elemeket, például a θ-gyűrűket és a spiráltömítést. Ezek maximalizálják az érintkezési felületet a felszálló gőz és a leszálló folyadék között, javítva az anyagátvitel hatékonyságát a többkomponensű pontos elválasztás érdekében.

3. kérdés: Miben különbözik a folyamatos működés a szakaszos desztillációtól ebben az egységben?

V: Ellentétben a szakaszos desztillációval, ahol egyszerre csak egy töltetet dolgoznak fel, a nyersanyagot folyamatosan adagolják az oszlop központi részébe. A könnyű komponenseket folyamatosan desztillátumként gyűjtik össze a felső kondenzátorból, míg a nehéz alkatrészeket folyamatosan ürítik ki az alsó hűtőből. Ez lehetővé teszi az állandósult működést, állandó termékminőséggel, hosszabb futamokon keresztül.

4. kérdés: Hogyan kezelhető a reflux az elválasztás hatékonyságának megőrzése érdekében?

V: A kondenzált felső gőz egy részét visszafolyató hűtő alatt visszavezetjük az oszlopba. A refluxarányt pontosan szabályozzák az oszlopon belüli anyagátviteli egyensúly fenntartása érdekében. Ennek az aránynak a módosítása lehetővé teszi a termék tisztaságának és az áteresztőképességnek a finomhangolását az egyedi elválasztási követelmények alapján.

5. kérdés: Milyen típusú keverékek a legalkalmasabbak üveg desztillációs oszlophoz?

V: Az üvegoszlopok különösen alkalmasak korrozív vagy nagy tisztaságú keverékekhez, ahol el kell kerülni a fémszennyeződést, valamint a belső dinamika vizuális ellenőrzését igénylő folyamatokhoz. Széles körben használják gyógyszerkutatásban, finomkémiai fejlesztésben és akadémiai folyamatmérnöki tanulmányokban.
