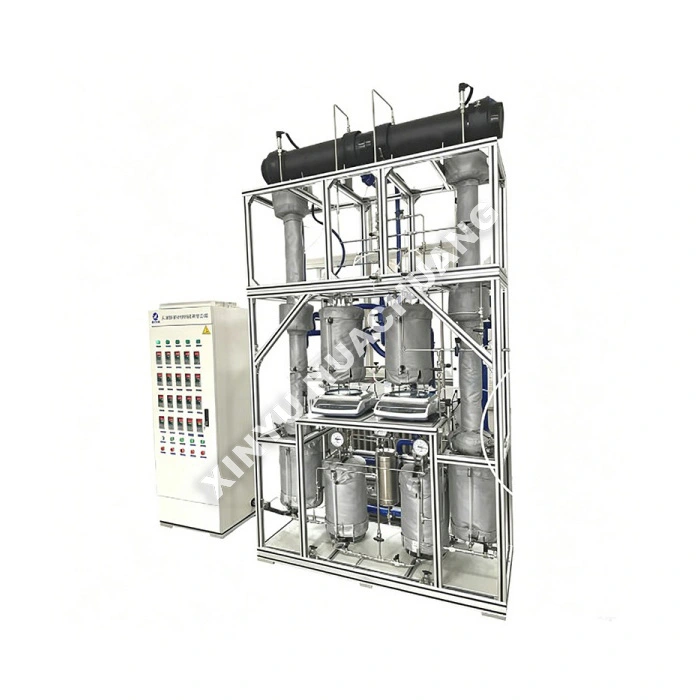

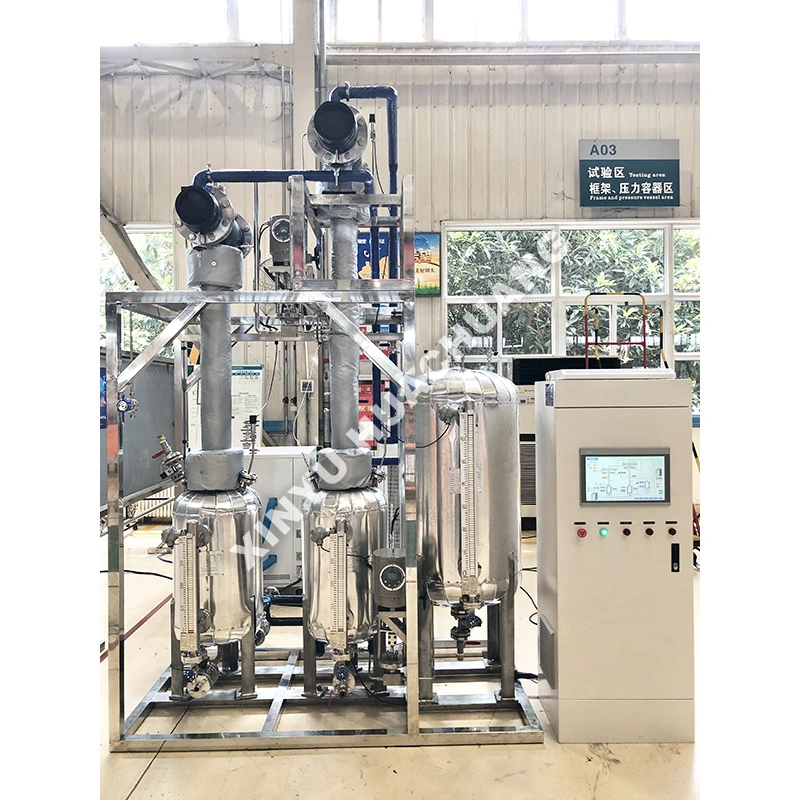

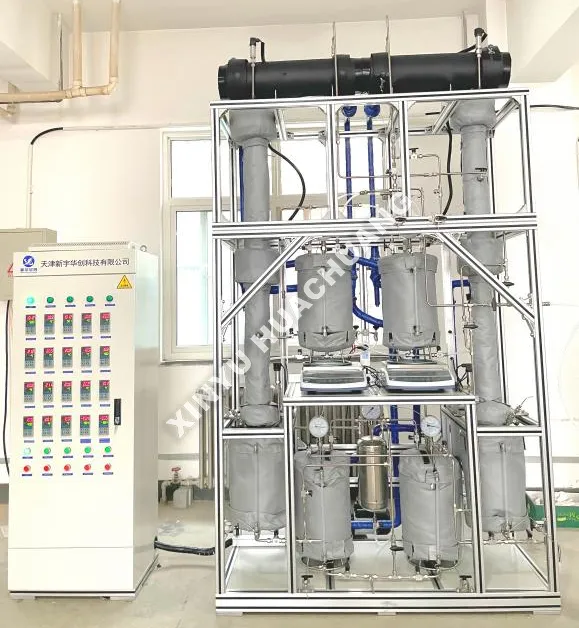

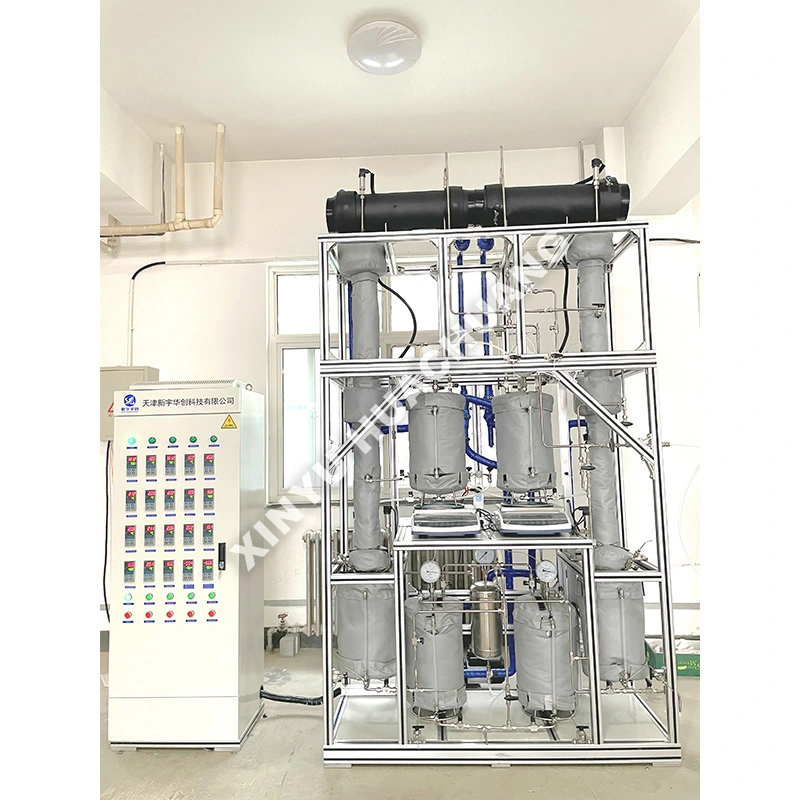

Szigetelő-gáz desztillációs egység

A XINYU HUACHUANG Insulating-Gas Destillation Unit egy fejlett, nagymértékben automatizált vizsgáló és tisztító rendszer, amelyet kifejezetten a nagyfeszültségű szigetelőgázok leválasztására és visszanyerésére terveztek. A szigorú környezetvédelmi és ipari szabványoknak megfelelően kialakított egység pontosan szabályozza a hőmérsékletet, a nyomást és az áramlási dinamikát a szigetelő gázkeverékek (például SF6/N2) szétválasztása, valamint a nedvesség, olaj és savas szennyeződések eltávolítása érdekében. Az intelligens PLC-automatizálással, valós idejű gázelemzéssel és nulla kibocsátású véggáz-gyűjtéssel felszerelt szigetelőgáz-desztillációs egység biztonságos, folyamatos működést biztosít, miközben ultranagy tisztaságú dielektromos gázokat szállít az elektromos berendezések karbantartásához és K+F-hez.

Mi az a szigetelőgáz-desztilláló egység?

A szigetelőgáz-desztillációs egység egy speciális kémiai elválasztó berendezés, amelyet a nagyfeszültségű elektromos berendezésekben, például gázszigetelt vezetékekben (GIL) és gázszigetelt kapcsolóberendezésekben (GIS) használt dielektromos gázok feldolgozására és tisztítására terveztek. Úgy működik, hogy alacsony hőmérsékletű desztillációt és nyomásingadozási elveket alkalmaz a kevert gázok elválasztására (például a folyékony SF6 visszanyerésére a gáznemű SF6/N2 keverékekből), valamint a lebontott berendezésekből a lebomlott gázok tisztítására. Az egység többlépcsős szűrési, kondenzációs és desztillációs folyamatokat integrál a 99,9%-ot meghaladó gáztisztaság elérése érdekében, így a visszanyert gáz közvetlenül újra felhasználható. Ez az egység alapvető platformként szolgál az elektromos hálózat karbantartásához, a környezeti megfelelőséghez és a dielektromos anyagok kutatásához.

Miért ez?

● Nagy tisztaságú leválasztás: Speciális alacsony hőmérsékletű desztillációt és többlépcsős tisztítást alkalmaz, hogy a szigetelőgáz 99,9%-ot meghaladó tisztaságát érje el, és megfelel az elektromos berendezésekre vonatkozó szigorú IEC és IEEE szabványoknak.

● Nulla kibocsátású kialakítás: Zárt hurkú véggáz-gyűjtő és -újrahasznosító rendszerrel rendelkezik, amely rögzíti a koncentrációmérő eszközök kipufogógázát, így biztosítva az olyan erős üvegházhatású gázok kibocsátását, mint az SF6.

● Intelligens PLC-automatizálás: A központosított vezérlőrendszer lehetővé teszi a felügyelet nélküli, hosszú távú működést, az automatizált adatnaplózást, a valós idejű gázösszetétel figyelést és az előzménygörbe létrehozását.

● Robusztus és biztonságos felépítés: Prémium minőségű, korrózióálló kohászattal és többszintű biztonsági reteszekkel (túlnyomás, szivárgásérzékelés, automatikus vészleállítás) készült, hogy biztonságosan kezelje a nagynyomású és mérgező gázokat.

● Energiahatékony visszanyerés: Az optimalizált hűtő- és fűtőrendszerek maximalizálják a kevert gázok cseppfolyósítási és elválasztási hatékonyságát, jelentősen csökkentve a teljes működési energiafogyasztást.

Műszaki előírások

Hogyan válasszunk helyesen?

● A gázkeverék meghatározása: Egyértelműen azonosítsa a szigetelőgáz típusát (pl. tiszta SF6, 20% SF6/80% N2 keverék vagy alternatív fluorozott vegyületek). Ez határozza meg a szükséges desztillációs hőmérsékletet, nyomást és az oszlopkonfigurációt a szigetelőgáz-desztillációs egységhez.

● Tisztasági és áramlási követelmények: Határozza meg a célgáz tisztaságát és a szükséges visszanyerési áramlási sebességet. A nagy tisztaságú alkalmazásokhoz (>99,99%) további polírozószűrőkre vagy speciális csomagolóanyagokra lehet szükség.

● Környezetvédelmi megfelelőség: Győződjön meg arról, hogy az egység rendelkezik tanúsított, zéró kibocsátású véggáz-kezelő rendszerrel, ha olyan régiókban működik, ahol szigorú SF6-kibocsátási szabályok vonatkoznak.

● Automatizálás és elemzés: Ha folyamatos felügyeletre van szükség, válasszon egy konfigurációt integrált online gázelemzőkkel (pl. GC, FTIR vagy NDIR) a tisztaság valós idejű ellenőrzéséhez és az automatikus vágási pont beállításához.

Minőség-ellenőrzési folyamat

● Anyagellenőrzés: A bejövő rozsdamentes acél, a szelepek és a tanúsított robbanásbiztos elektromos alkatrészek szigorú ellenőrzése annak biztosítása érdekében, hogy megfeleljenek a kohászati ​​szabványoknak és a nagynyomású biztonsági tűréseknek.

● Precíziós megmunkálás: nagynyomású reaktortestek, desztillációs oszlopok és csövek CNC-megmunkálása a tökéletes tömítőfelületek és a szerkezeti integritás garantálása érdekében szélsőséges hőmérsékleten és nyomáson.

● Hidrosztatikus és vákuumteszt: Minden egység szigorú hidrosztatikus nyomásteszten és mélyvákuum-szivárgásteszten megy keresztül a szerkezeti biztonság és az abszolút szivárgásmentes teljesítmény ellenőrzése érdekében.

● Rendszerkalibrálás: A PLC-vezérlőrendszer, a hőmérséklet-/nyomás-érzékelők, a tömegáram-szabályozók és az online gázelemzők átfogó kalibrálása a pontos adatmegjelenítés és a megbízható vezérlés érdekében.

● Végső funkcionális futtatás: Teljes szárazonfutás és szimulált gázteszt a zavartalan működés, az egyenletes hőeloszlás, a biztonsági reteszek megfelelő működésének és a kibocsátásmentes véggáz-leválasztásnak a csomagolás előtti ellenőrzésére.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen típusú szigetelőgázokat képes feldolgozni és tisztítani ez az egység?

V: Az egységet nagyfeszültségű elektromos berendezésekben használt dielektromos gázokhoz tervezték, különösen a gázszigetelt vezetékekben (GIL) és a gázszigetelt kapcsolóberendezésekben (GIS) található SF6 és SF6/N2 keverékekhez. Képes folyékony SF6-ot kinyerni kevert gázokból, és megtisztítani a leromlott gázokat a leállított berendezésekből.

2. kérdés: Hogyan éri el az egység a 99,9%-ot meghaladó gáztisztaságot?

V: A többlépcsős szűrési, kondenzációs és alacsony hőmérsékletű desztillációs folyamatokat lépcsőzetes sorrendben integrálja. Az alacsony hőmérsékletű desztilláció a forráspont-különbségük alapján választja szét a komponenseket, míg a nyomásingadozási elvek tovább koncentrálják a célgázt. Ez a többlépcsős megközelítés biztosítja, hogy a visszanyert gáz tisztasága meghaladja a 99,9%-ot, így közvetlenül újrafelhasználható elektromos berendezésekben.

3. kérdés: Miért használnak alacsony hőmérsékletű desztillációt a hagyományos fűtés helyett a gáztisztításhoz?

V: Az olyan dielektromos gázok, mint az SF6, nagyon alacsony forrásponttal rendelkeznek, és érzékenyek a hőbomlásra. Az alacsony hőmérsékletű desztilláció jóval e gázok termikus lebomlási küszöbértéke alatt működik, megőrzi dielektromos tulajdonságaikat, miközben hatékonyan elválasztja a nitrogéntől, a nedvességtől és a bomlási melléktermékektől.

4. kérdés: Hogyan támogatja ez az egység az áramszolgáltatók környezetvédelmi megfelelőségét?

V: Az SF6 egy erős üvegházhatású gáz, amelynek globális felmelegedési potenciálja több ezerszer nagyobb, mint a CO2. Azáltal, hogy légtelenítés helyett visszanyeri és megtisztítja az SF6-ot a leszerelt vagy karbantartott berendezésekből, az egység segít az áramszolgáltatóknak megfelelni az SF6-kibocsátásra vonatkozó egyre szigorúbb környezetvédelmi előírásoknak.

5. kérdés: A visszanyert gáz közvetlenül újra felhasználható nagyfeszültségű berendezésekben?

V: Igen. Ha a gáz tisztasága meghaladja a 99,9%-ot, a visszanyert SF6 megfelel a GIL és GIS berendezésekben történő közvetlen újrafelhasználáshoz szükséges előírásoknak. Ez kiküszöböli az új SF6 vásárlásának költségeit, ugyanakkor csökkenti a környezetvédelmi felelősséget.
