Lepárlótorony tömítőrács

A XINYU HUACHUANG lepárlótorony tömítő tartórács kritikus szerkezeti elem, amelyet kifejezetten kis átmérőjű laboratóriumi és kísérleti méretű csomagolt tornyokhoz terveztek. Úgy tervezték, hogy elbírja a strukturált vagy véletlenszerű töltet súlyát, miközben maximalizálja a nyitott területet, ez a desztillációs torony tömítéstartó rács biztosítja az akadálytalan gőz-folyadék áramlást és megakadályozza az oszlop elárasztását. Robusztus, de nyitott kialakítása ideális alapot biztosít a magas elválasztási hatékonyság eléréséhez K+F és kísérleti tesztelési környezetben.

Működési elv

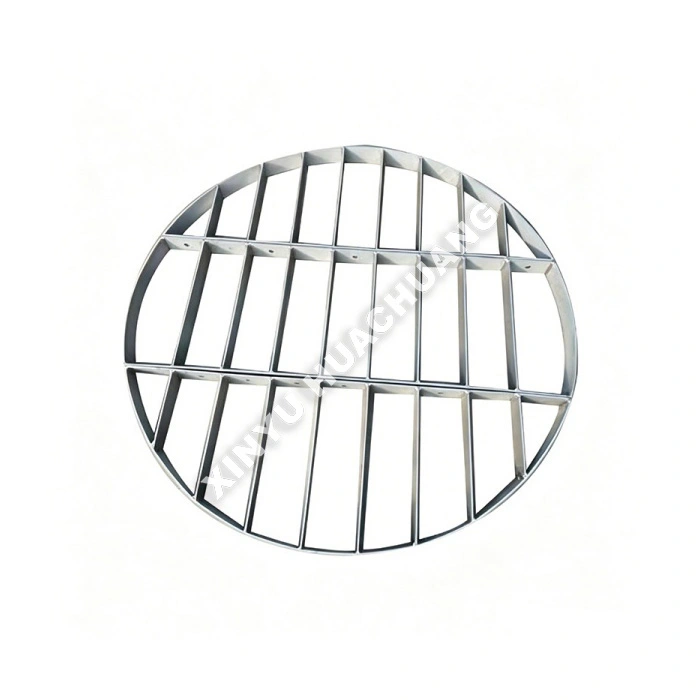

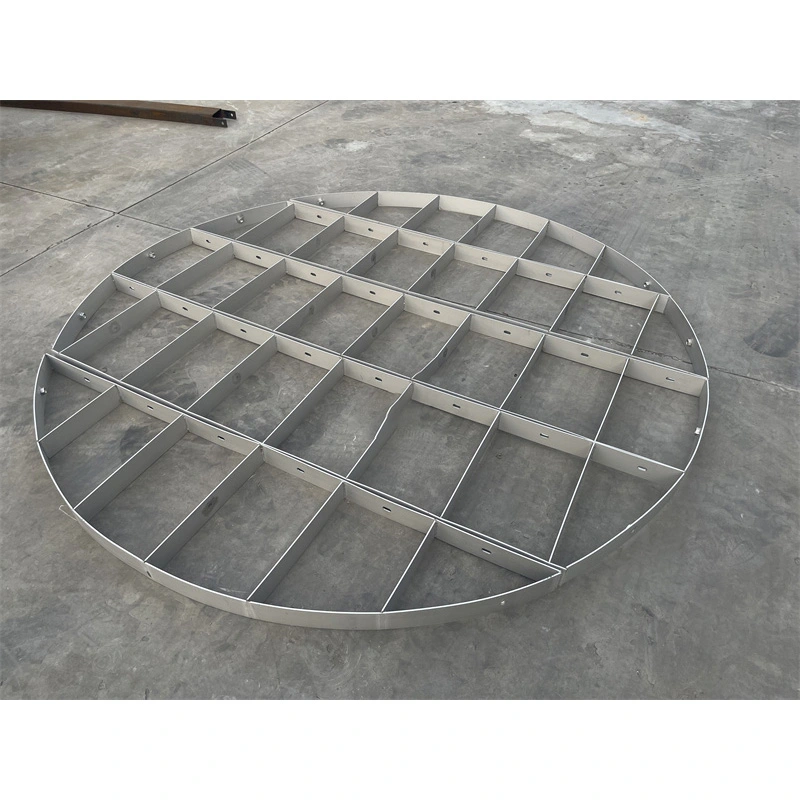

A lepárlótorony tömítőtartó rács úgy működik, hogy egy merev, vízszintes platformot biztosít a töltőágy alján. Függőleges vagy vízszintes rudakból készült, amelyek nagy szabad keresztmetszeti területet hoznak létre. Ez a nyitott geometria lehetővé teszi a felszálló gőz és a leszálló folyadék minimális nyomáseséssel történő áthaladását, ugyanakkor megakadályozza, hogy a tömítőszemcsék az alsó részbe essenek. A rács sima felülete segít megelőzni a részecskék felhalmozódását és a szennyeződést az oszlop alján.

Hol ragyog?

● Nagy nyitott terület és alacsony nyomásesés: Maximalizálja a szabad keresztmetszeti területet, hogy egyenletes gőz-folyadék áramlást biztosítson, megelőzve a szűk keresztmetszetek kialakulását a kis átmérőjű oszlopokban.

● Nagy mechanikai szilárdság: Úgy tervezték, hogy megbízhatóan elbírja a csomagolóágy súlyát, és deformáció nélkül ellenálljon a működési nyomásingadozásoknak.

● Lerakódásgátló kialakítás: A sima felületek és az optimalizált rúdtávolság megakadályozza, hogy szilárd anyagok, polimerek vagy részecskék felhalmozódjanak, és eltömítsék a tartót.

● Precíziós illeszkedés: Egyedi megmunkálású, hogy tökéletesen illeszkedjen a laboratóriumi és próbaüveg- vagy fémoszlopok belső átmérőjéhez, biztosítva a folyadék megkerülését.

● Sokoldalú anyagok: SS304/316L, Hastelloy, PTFE és üveg kivitelben kapható, hogy megfeleljen az adott folyamat kémiai kompatibilitásának.

Műszaki előírások

Hol alkalmazható?

● Akadémiai és K+F laboratóriumok: Alapvető kinetikai vizsgálatok, elválasztási folyamatok megjelenítése és katalizátortesztek.

● Kísérleti méretű üzemek: A szakadék áthidalása az asztali K+F és a finomvegyszerek és gyógyszerek ipari méretarányos növelése között.

● Illóolajok és természetes kivonatok: A hőérzékeny terpének és illatanyagok gyengéd, nagy tisztaságú szétválasztása.

● Speciális oldószerek: A nagy értékű szerves oldószerek folyamatos visszanyerése és rendkívül magas szintű tisztítása.

● Étel és ital: természetes aromák koncentrálása és bioaktív vegyületek extrakciója.

Használati óvintézkedések

● Pontos szintezés: Győződjön meg arról, hogy a tartórács tökéletesen vízszintesen van felszerelve. Az egyenetlen rács folyadékgyülemlést okozhat az egyik oldalon, ami súlyos helytelen eloszláshoz és csökkenti az elválasztási hatékonyságot.

● Csomagméret-kompatibilitás: Győződjön meg arról, hogy a lepárlótorony tömítéstartó rácsának rúdtávolsága kisebb, mint a csomagolás minimális mérete, hogy megakadályozza a részecskék átesését.

● Biztonságos rögzítés: Kis átmérőjű oszlopoknál győződjön meg arról, hogy a rács megfelelően van rögzítve vagy hegesztve, nehogy elmozduljon vagy felemelkedjen nagy gőzáramú vagy vákuumműveletek során.

● Előtisztítás: Mindig alaposan tisztítsa meg a rácsot a csomagolás betöltése előtt, hogy eltávolítson minden olyan megmunkálási olajat, fémforgácsot vagy törmeléket, amely szennyezheti a folyamatot.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a fő célja a desztillációs oszlopban lévő tömítőtartó rácsnak?

V: A tartórács merev, vízszintes platformot biztosít a csomagolóágy alján, hogy az összes csomagolóelemet vagy strukturált csomagolómodult biztonságosan a helyén tartsa. Enélkül a tömítés az oszlop alsó részébe esne, blokkolva a gőzáramlást, és teljesen tönkretenné az elválasztási teljesítményt.

2. kérdés: Hogyan csökkenti a rács kialakítása az oszlop teljesítményére gyakorolt ​​hatását?

V: A rács függőleges vagy vízszintes rudakból áll, amelyek nagy, gyakran 90%-ot meghaladó szabad keresztmetszeti területet biztosítanak. Ez a nyitott geometria lehetővé teszi a felszálló gőz és a leszálló folyadék minimális nyomáseséssel történő áthaladását, biztosítva, hogy maga a rács ne legyen szűk keresztmetszet az anyagátviteli folyamatban.

3. kérdés: Miért fontos a lerakódásgátló kialakítás a tartórács számára?

V: A tartórács a csomagolóágy legalacsonyabb pontján található, ahol természetesen felhalmozódnak a részecskék, a polimer lerakódások és a kristályos sók. A sima felület és a nyitott geometria megakadályozza az anyag felhalmozódását az oszlop alján, csökkentve a tisztítás miatti leállások gyakoriságát, és fenntartja a folyamatos nyomásesést a kampány során.

4. kérdés: Milyen méretű a tartórács a felette lévő csomagoláshoz képest?

V: A rács nyílásmérete gondosan illeszkedik a csomagolás méretéhez, hogy megakadályozza a csomagolóelemek átesését. A véletlenszerű csomagolásnál a rácsnyílások lényegesen kisebbek, mint a legkisebb tömítőelem. A strukturált csomagoláshoz a rácsot úgy tervezték, hogy megfeleljen a modul alapterületének, és egyenletes támaszt nyújtson a teljes ágyon.

5. kérdés: Milyen építőanyagok állnak rendelkezésre a tartórácsokhoz?

V: Az SS304/316L tartórácsok szabványos alkalmazásokhoz, Hastelloy és titán korrozív környezetekhez, valamint szénacél védőbevonattal a költségérzékeny telepítésekhez állnak rendelkezésre. Az anyagot úgy választják ki, hogy illeszkedjen az oszlophéj anyagához és a folyamat feltételeihez, biztosítva a galvanikus kompatibilitást és a hosszú élettartamot.
