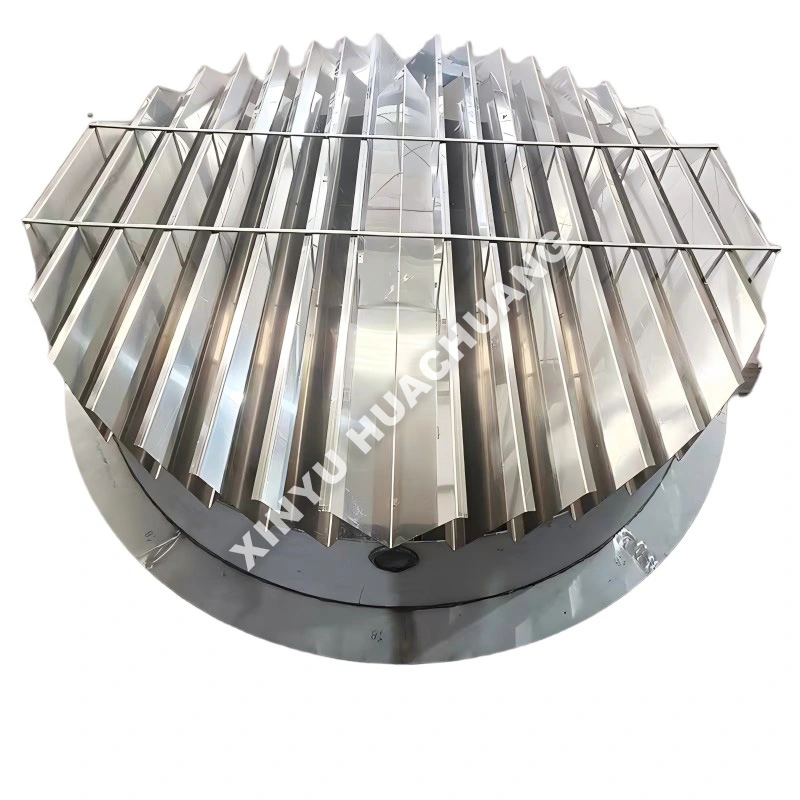

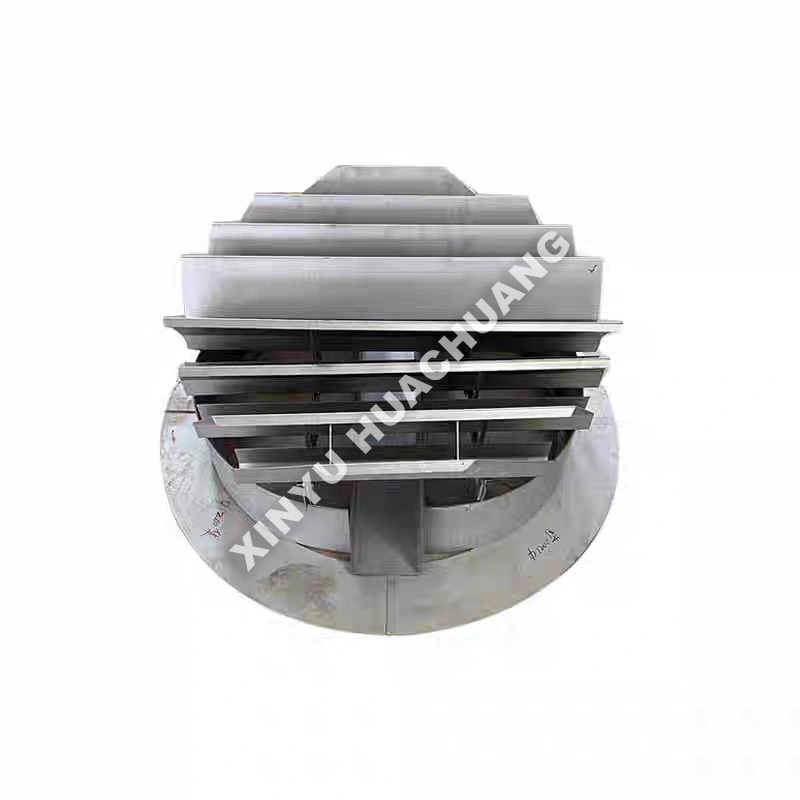

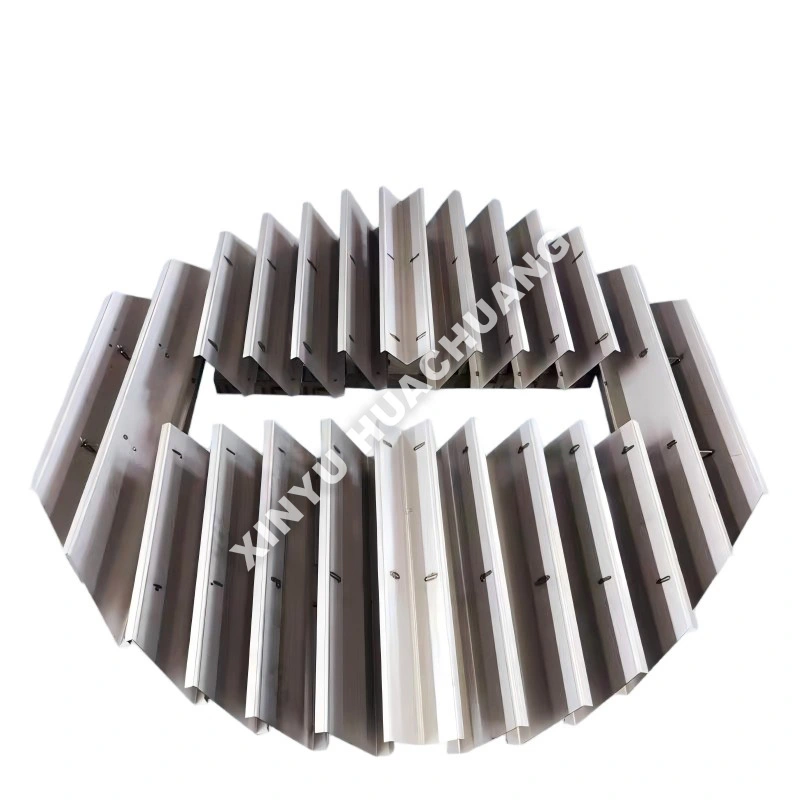

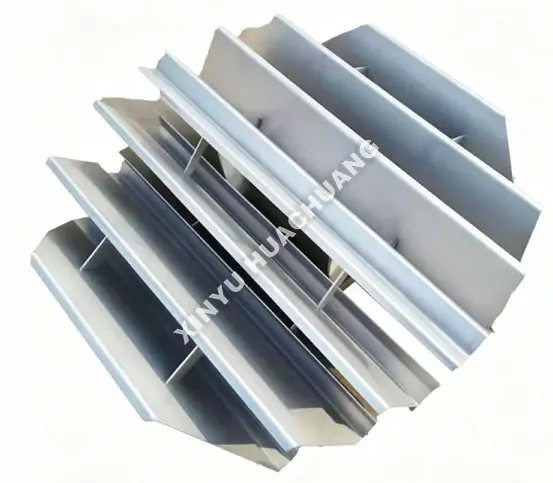

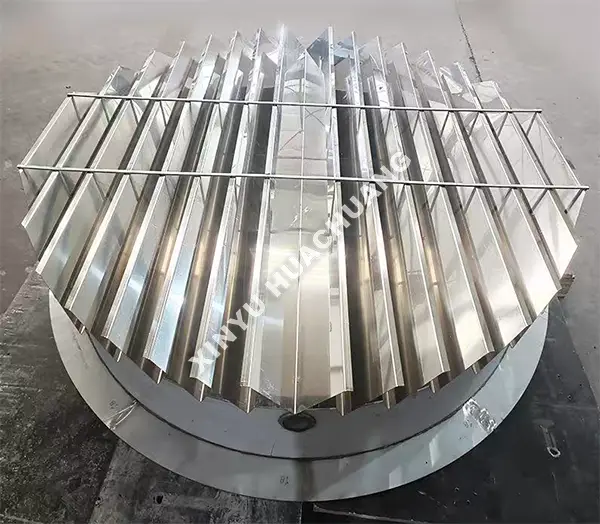

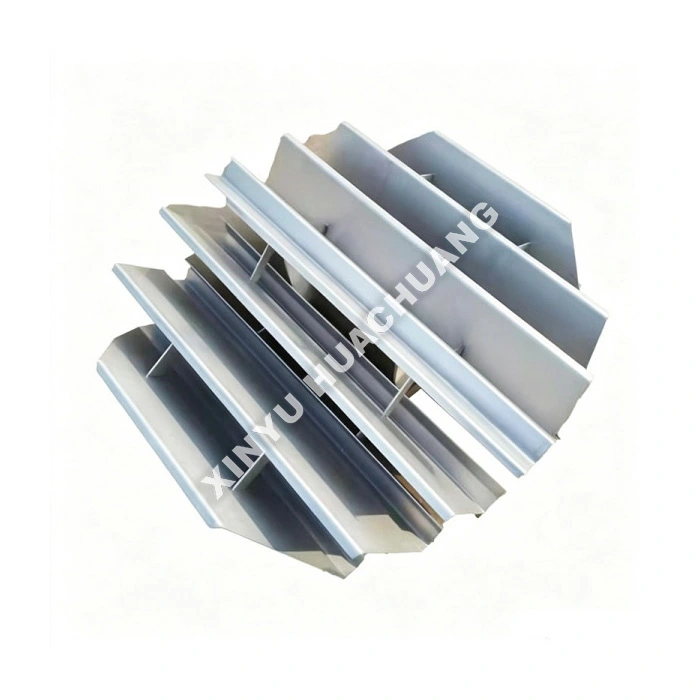

Folyadékgyűjtő tálca

A XINYU HUACHUANG folyadékgyűjtő tálca egy kritikus torony belső alkatrésze, amelyet kifejezetten a folyadék felfogására, összegyűjtésére és kis átmérőjű töltött oszlopokban történő újraelosztására terveztek. Úgy tervezték, hogy megakadályozza a faláramlást és fenntartsa az elválasztás hatékonyságát, ez a folyadékgyűjtő tálca egyenletes gőz-folyadék érintkezést biztosít a teljes csomagolóágyon. Kompakt, robusztus kialakítása ideálissá teszi laboratóriumi, kísérleti méretű tornyokhoz és közbenső betáplálást vagy oldalhúzást igénylő folyamatokhoz.

Mi az a folyadékgyűjtő tálca?

A Liquid Collector Tray egy vízszintes edény, amelyet a desztillációs, abszorpciós vagy sztrippelő oszlopok töltőrészei közé helyeznek. Felfogja a tölteten lefolyó folyadékot, és egyenletesen elosztja az alatta lévő ágyban. Ez a folyadékgyűjtő tálca elengedhetetlen az oszlopok hatékonyságának fenntartásához magas pilótatornyokban, ahol a folyadék rossz eloszlása ​​súlyosan befolyásolhatja a teljesítményt. Platformként is szolgál a közbenső betáplálási befecskendezéshez, az oldalsó kihúzáshoz vagy a hőmérséklet-felügyeleti pontokhoz.

Miért ez?

● Kiváló folyadékgyűjtés: Az optimalizált serpenyőgeometria megfelelő mélységgel biztosítja a teljes folyadékfelvételt még nagy gőzsebesség mellett is.

● Áramlásgátló kialakítás: A perifériás tömítőgyűrűk és terelőlemezek megakadályozzák, hogy a folyadék megkerülje a töltetet és lefolyjon az oszlopfalakon.

● Nagy gőzáteresztő terület: A nyitott felszállócső kialakítása minimálisra csökkenti a nyomásesést, miközben korlátlan gőzáramlást tesz lehetővé a kollektoron.

● Robusztus felépítés: Prémium SS304/316L-ből vagy speciális ötvözetekből készült, hogy ellenálljon a hőterhelésnek és a korrozív környezetnek.

● Moduláris telepítés: A precíziósan megmunkált részek gyors összeszerelést és tökéletes szintezést biztosítanak a torony belsejében.

Műszaki előírások

Kiválasztási ütemterv

● Folyadék- és gőzterhelés meghatározása: Pontosan számítja ki a folyadék várható áramlási sebességét és gőzsebességét. Ez határozza meg a szükséges edénymélységet, a felszállócső méretét és a folyadékgyűjtő tálca gőzáteresztő területét.

● Mérje fel a torony átmérőjét: Győződjön meg arról, hogy a tálca mérete pontosan megfelel az adott laboratóriumi vagy próbaoszlop átmérőjének, hogy elkerülje a szivárgást.

● Anyagkompatibilitás: Válassza ki a megfelelő kohászatot a folyamat hőmérséklete és kémiai agresszivitása alapján. A szabványos SS316L a legtöbb alkalmazást lefedi; erősen korrozív környezetekhez Hastelloy szükséges.

● Funkciókövetelmények: Határozza meg, hogy a tálcának szüksége van-e további funkciókra, például oldalsó fúvókákra, közbenső adagolópontokra vagy újraelosztási képességekre.

Minőség-ellenőrzési folyamat

● Anyagellenőrzés: A bejövő fémlemezek és hegesztőanyagok szigorú ellenőrzése a kohászati ​​megfelelőség biztosítása érdekében.

● Méretpontosság: A serpenyő mélységének, a felszálló átmérőjének és az általános síkságnak a pontos mérése a megfelelő illeszkedés és a folyadékgyűjtés garantálása érdekében.

● Hegesztési minőség: Az összes varrat átfogó vizuális és NDT (roncsolásmentes vizsgálata) ellenőrzése a szivárgásmentes teljesítmény biztosítása érdekében.

● Felületkezelés: A passziválás vagy a bevonat minőségének ellenőrzése a korrózióállóság biztosítása érdekében zord működési környezetben.

● Felszerelési teszt: Moduláris szakaszok összeszerelés előtti ellenőrzése a megfelelő beállítás és tömítés megerősítése érdekében a szállítás előtt.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a folyadékgyűjtő tálca elsődleges funkciója egy töltött oszlopban?

V: A folyadékgyűjtő tálca felfogja a fenti töltőszakaszból lefolyó folyadékot, és egyenletesen elosztja az alatta lévő töltőágyban. E tálca nélkül a folyadék rossz eloszlása ​​több csomagolási szakaszon halmozódik fel, fokozatosan rontva az elválasztás hatékonyságát. A gyűjtőtálca lényegében "visszaállítja" a folyadékeloszlást minden egyes csomagolási határnál.

2. kérdés: Miért elengedhetetlen a folyadékgyűjtő tálca a magas pilótatornyokban?

V: A több tömítőrésszel rendelkező magas tornyokban a folyadék hajlamos az oszlop fala felé sodródni leereszkedés közben, ami egyre súlyosabb helytelen eloszlást okoz minden egymást követő szakasznál. A szekciók közötti gyűjtőtálcák nélkül ez a kumulatív hatás az alsó tömítőszakaszokat szinte hatástalanná teheti, és drága katalizátort vagy töltőanyagot veszíthet el.

3. kérdés: Az újraelosztáson kívül milyen egyéb funkciókat lát el a gyűjtőtálca?

V: A gyűjtőtálca platformként is szolgál a közbenső betápláláshoz, a közbenső termékek oldalsó kihúzásához és a hőmérséklet-ellenőrző pontok felszereléséhez. Ezek a kiegészítő funkciók sokoldalú folyamatmenedzsment eszközzé teszik, nem csak folyadék-újraelosztó eszközzé.

4. kérdés: Hogyan tervezték a gyűjtőtálcát a nyomásesés minimalizálására?

V: A tálcát nagy szabad keresztmetszettel tervezték – gyakran meghaladja a 85%-ot –, hogy a felszálló gőz minimális ellenállással áthaladjon rajta. A folyadékgyűjtő zónák stratégiailag úgy vannak elhelyezve, hogy felfogják a leszálló folyadékot anélkül, hogy akadályoznák a gőz áramlási útvonalát, megőrizve a töltött oszlop működésének alacsony nyomásesés előnyeit.

5. kérdés: Milyen anyagokat használnak általában folyadékgyűjtő tálcákhoz?

V: A gyűjtőtálcák általában SS304/316L-ből készülnek szabványos alkalmazásokhoz, Hastelloyból vagy titánból az erősen korrozív környezetekhez, és PTFE-bevonatú acélból fluorkémiai alkalmazásokhoz. Az anyagválasztás megfelel a technológiai közegnek és az üzemi feltételeknek a hosszú élettartam érdekében.
