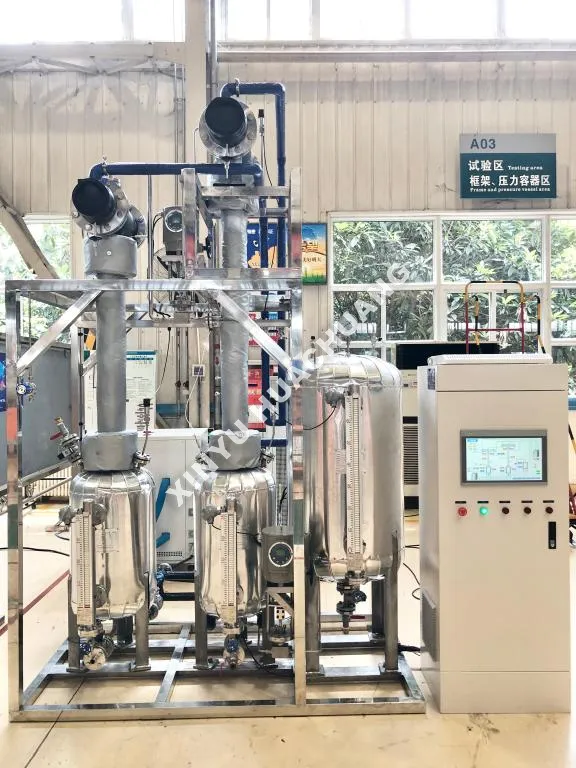

Gáz alacsony hőmérsékletű, túlnyomásos desztillációs egység

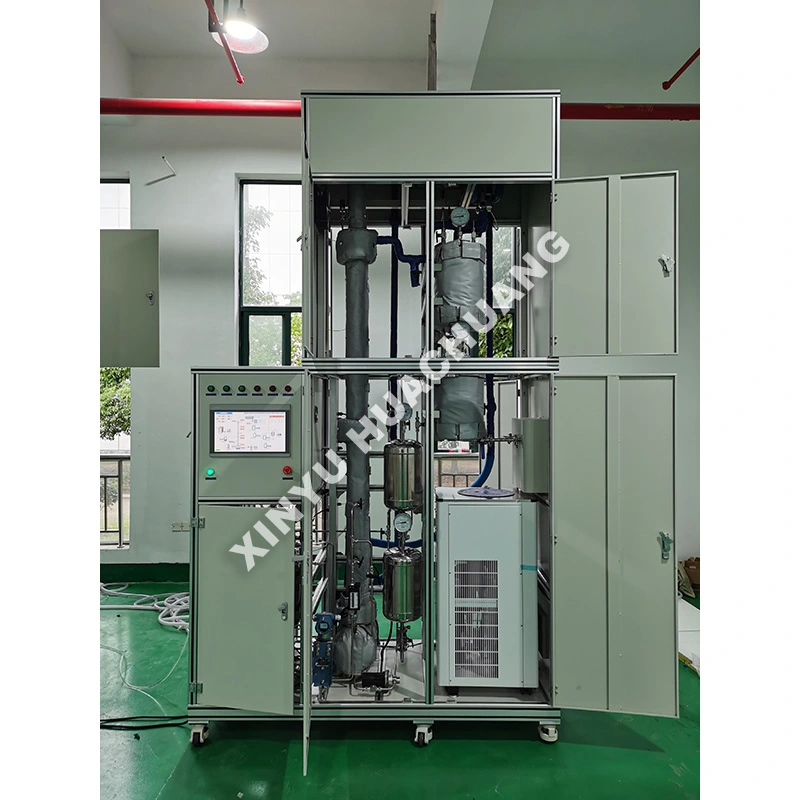

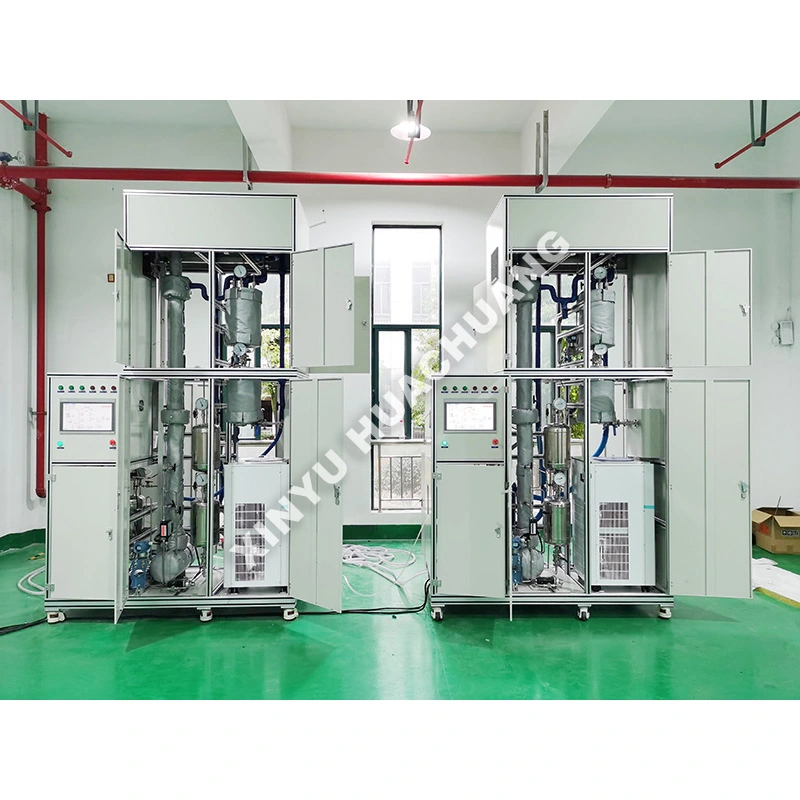

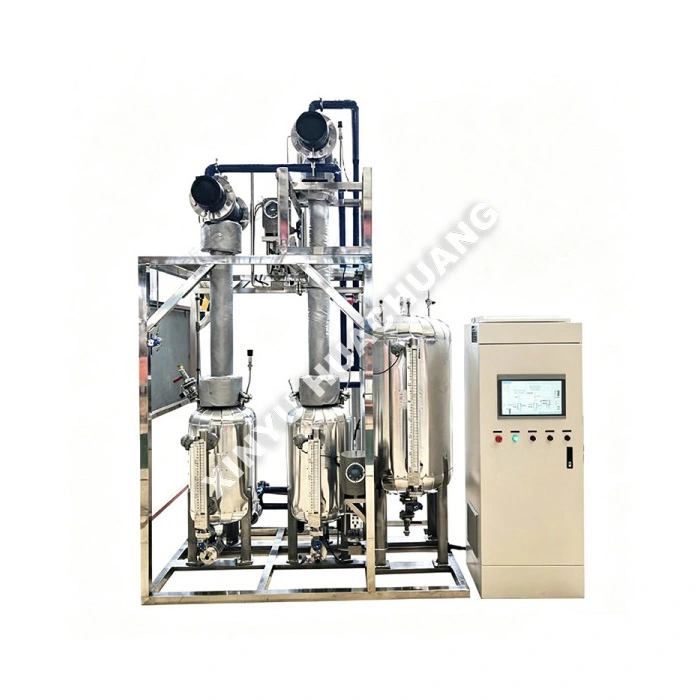

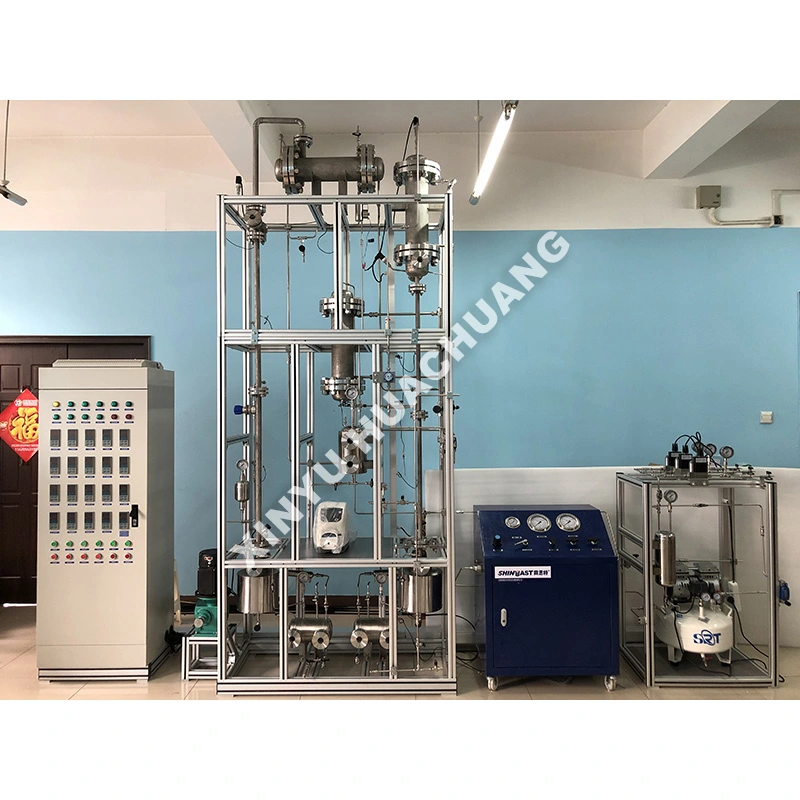

A XINYU HUACHUANG gáz alacsony hőmérsékletű túlnyomásos desztillációs egység egy fejlett, minden az egyben elválasztó rendszer, amelyet kifejezetten összetett gázkeverékek nagy pontosságú tisztítására terveztek. A különböző komponensek forráspontbeli különbségeinek és relatív illékonyságának kiaknázására tervezték, ez a gáz alacsony hőmérsékletű nyomás alatti desztillációs egység alacsony hőmérsékletű és nagynyomású körülmények között működik a kiváló többlépcsős gőz-folyadék tömegátvitel érdekében. A teljes rendszer egy robusztus, rozsdamentes acél csúszótalpara épül, amely magában foglalja a desztillációs oszlopot, a kondenzátorokat, az újraforralókat, a hűtőegységeket, a kompresszorokat és az intelligens PLC vezérlőrendszert. Ez a kompakt, moduláris felépítés egyszerű telepítést, zökkenőmentes áthelyezést és megbízható teljesítményt biztosít az igényes ipari és kutatási alkalmazásokhoz.

Működési elv

A gáz alacsony hőmérsékletű nyomás alatti lepárló egység a kriogén frakcionált desztilláció alapelvein működik. A többkomponensű gázkeveréket összenyomják és előhűtik, mielőtt a desztillációs oszlopba kerülnének. Az oszlopon belül az alacsony hőmérsékletű, nagy nyomású környezet lehetővé teszi a folyamatos gőz-folyadék érintkezést több elméleti lemezen vagy töltőrétegen. A magasabb forráspontú komponensek folyadékká kondenzálódnak és lefelé áramlanak, míg a könnyebb, alacsonyabb forráspontú komponensek elpárolognak és a tetejére emelkednek. Ez a precíz, többlépcsős tömegátadás hatékonyan választja el a célgázt a szennyeződésektől. Az integrált hűtési ciklus biztosítja a szükséges hűtési teljesítményt, míg a reboiler szolgáltatja a párologtatáshoz szükséges hőt, mindezt a PLC vezérlőrendszer zökkenőmentesen koordinálja.

Mik a megkülönböztető előnyei?

● Moduláris, csúszásra szerelt kialakítás: Minden alapvető alkatrész egy rozsdamentes acél alapba van integrálva, ami rendkívül kompakt helyet, egyszerűbb helyszíni telepítést és az általános áthelyezés rugalmasságát eredményezi.

● Nagy pontosságú leválasztás: Optimalizált alacsony hőmérsékletű és nagynyomású körülmények között működik, hogy maximalizálja a relatív illékonyságot, biztosítva a célgázok nagy tisztaságú visszanyerését.

● Intelligens PLC-automatizálás: Teljesen automatizált vezérlőrendszerrel rendelkezik, amely pontosan szabályozza a hőmérsékletet, a nyomást és az áramlási sebességet, jelentősen csökkentve a kézi beavatkozást, és stabil, hosszú távú működést biztosít.

● Robusztus felépítés: Prémium minőségű rozsdamentes acélból készült, így ellenáll a korróziónak és a kriogén hőmérsékleteknek, garantálva a berendezés hosszú élettartamát és a termék tisztaságát.

● Kulcsrakész megoldás: A kompresszorokat, a hűtést, a hőcserélőket és a szelepeket egyetlen egységbe integrálja, így nincs szükség bonyolult helyszíni csővezetékekre, és csökkenti a projekt átfutási idejét.

Műszaki előírások

Hol alkalmazható?

● Elektronikus speciális gázok: Elektronikus minőségű gázok nagy tisztaságú tisztítása félvezetőgyártáshoz.

● Hűtőközeg visszanyerése és regenerálása: A kevert hűtőközegek hatékony szétválasztása és újrahasznosítása a környezetvédelmi előírásoknak megfelelően.

● Könnyű szénhidrogén-leválasztás: C2–C4 szénhidrogének pontos frakcionálása a petrolkémiai feldolgozás során.

● Ipari hulladékgáz erőforrások visszanyerése: Ipari kipufogógáz-áramok valorizálása értékes vegyi összetevők kinyerésével.

Használati óvintézkedések

● Indítás előtti öblítés: Mindig végezzen alapos nitrogénöblítést a betáplálási gáz bevezetése előtt, hogy eltávolítsa az oxigént és a nedvességet, megelőzve ezzel a jégtorlódást és a biztonsági kockázatokat.

● Hőmérséklet: Hagyja, hogy a hűtőrendszer elérje a cél alacsony hőmérsékletű alapvonalat, mielőtt bevezeti a betáplált gázt, hogy elkerülje az oszlop belsejét érő hősokkot.

● Nyomásfigyelés: Folyamatosan figyelje a nagynyomású szakaszokat, és gondoskodjon arról, hogy a biztonsági szelepek kalibrálva legyenek és akadálymentesek legyenek.

● A betáplált gáz minősége: Győződjön meg arról, hogy a betáplált gáz előszűrve van, hogy eltávolítsa a részecskéket és a folyadékcseppeket, amelyek beszennyezhetik a desztillációs csomagolást vagy a tálcákat.

Karbantartási útmutató

● Naponta: Ellenőrizze a PLC-interfészen a szokatlan riasztásokat, ellenőrizze a kémlelőüvegek megfelelő folyadékszintjét, és ellenőrizze, hogy nincs-e látható gáz- vagy hűtőközeg-szivárgás.

● Hetente/havonta: Ellenőrizze a kenőolaj szintjét és a keringtető kompresszor állapotát. Vizsgálja meg a hűtőegység kondenzátortekercseit, hogy nincs-e benne por, és szükség esetén tisztítsa meg.

● Negyedévente: Kalibrálja a kritikus nyomás- és hőmérséklet-távadókat, hogy a PLC pontos adatokat kapjon. Vizsgálja meg a biztonsági szelepeket, és végezzen kézi működtetési tesztet.

● Évente: ütemezzen be egy átfogó leállítást a desztillálóoszlop belső állapotának ellenőrzésére, az újraforraló és a kondenzátor hőcserélő felületeinek megtisztítására, valamint az összes kriogén szelep és tömítés sértetlenségének ellenőrzésére.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan éri el a gáz alacsony hőmérsékletű nyomás alatti lepárló egység a gázleválasztást az alapvető szinten?

V: Az egység kriogén frakcionált desztillációval működik. A többkomponensű gázkeveréket először összenyomják és előhűtik, majd a desztillációs oszlopba kerül, ahol az alacsony hőmérsékletű, nagy nyomású környezet folyamatos gőz-folyadék érintkezést tesz lehetővé. A magasabb forráspontú komponensek folyadékká kondenzálódnak és lefelé áramlanak, míg a könnyebb komponensek elpárolognak és felfelé emelkednek, így többlépcsős tömegátadás révén pontos elválasztás érhető el.

2. kérdés: Miért tömörítik és előhűtik a gázkeveréket a desztillációs oszlopba való belépés előtt?

V: A kompresszió növeli a gáznyomást, ami eltolja a gőz-folyadék egyensúlyt és növeli az egyes komponensek cseppfolyósítási hőmérsékletét. Az előhűtés ezután közelebb hozza a keveréket a harmatpontjához, mielőtt az oszlopba kerül. Ezek a lépések együttesen csökkentik az oszlopon belüli hűtési terhelést, és javítják az általános elválasztási hatékonyságot.

3. kérdés: Milyen szerepet játszik az integrált hűtési ciklus a lepárlási folyamatban?

V: Az integrált hűtési ciklus biztosítja a szükséges hűtési kapacitást az alacsony hőmérsékletű környezet fenntartásához az oszlopon belül. E folyamatos hűtés nélkül a kondenzált folyadék újra elpárologna, és az anyagátviteli folyamat megszakadna. A hűtési ciklus az újraforralóval párhuzamosan működik, hogy fenntartsa a hatékony elválasztáshoz szükséges pontos termikus gradienst.

4. kérdés: Hogyan járul hozzá az újraforraló az elválasztási folyamathoz?

V: Az újraforraló biztosítja a párologtatáshoz szükséges hőt a desztillációs oszlop alján. A lefelé áramló folyadék részleges újrapárologtatásával felszálló gőzáramot hoz létre, amely az ellenáramú tömegátadást az elméleti lemezeken vagy töltőrétegeken keresztül hajtja végre. Ez a folyamatos gőz-folyadék csere az, ami fokozatosan gazdagítja az egyes komponenseket a megfelelő zónájában.
