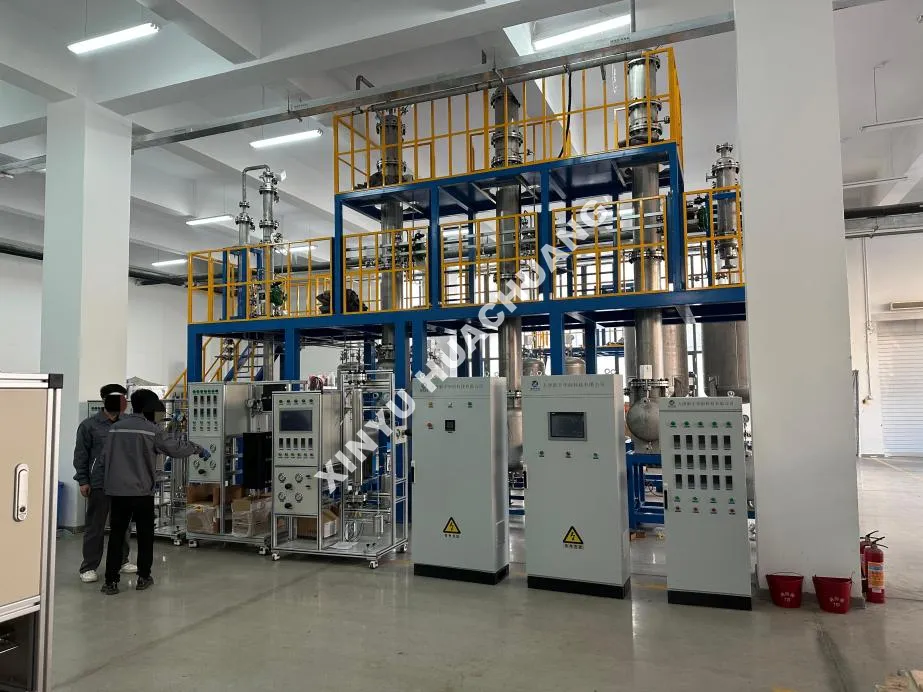

Nagyvákuumú, négyoszlopos folyamatos desztillációs egység

A XINYU HUACHUANG nagyvákuumú négyoszlopos folyamatos desztillációs egység egy fejlett, ipari minőségű elválasztórendszer, amelyet kifejezetten hőérzékeny, magas forráspontú és összetett többkomponensű folyékony keverékek folyamatos frakcionálására terveztek. Úgy tervezték, hogy maximalizálja az elválasztási hatékonyságot, miközben minimalizálja a hődegradációt, és ez az egység négylépcsős folyamatos desztillációs konfigurációt alkalmaz mélyvákuum körülmények között. Az intelligens PLC-automatizálással, automatizált refluxarány-szabályozással és többszintű biztonsági reteszeléssel felszerelt egység stabil, felügyelet nélküli, hosszú távú működést biztosít, miközben kiválóan reprodukálható tisztasági adatokat szolgáltat a kereskedelmi termeléshez és a folyamatok optimalizálásához.

Működési mechanizmus

A nagyvákuumú, négyoszlopos folyamatos desztillációs egység folyamatos frakcionált desztillációs elven működik mélyvákuum alatt. A folyékony alapanyagot folyamatosan adagoljuk az elsődleges oszlopba. A mélyvákuum jelentősen csökkenti az alkatrészek forráspontját, megakadályozva a termikus repedést és a polimerizációt. Amikor a keveréket felmelegítik az újraforralóban, a gőz felszáll az oszlop belső részein (strukturált töltet vagy nagy hatékonyságú tálcák), és ismételt kondenzáción és újrapárologtatáson megy keresztül. A négyoszlopos kaszkád lehetővé teszi az összetett keverékek pontos szétválasztását több nagy tisztaságú frakcióra. A könnyű komponenseket folyamatosan szívják ki az első oszlop tetejéről, a közbenső frakciókat a következő oszlopokból gyűjtik össze, és a nehéz maradékokat a végső újraforralóból ürítik ki. A teljes folyamatos folyamatot a nagyvákuumú, négyoszlopos folyamatos desztillációs egység gondosan irányítja a precíz termikus gradiensek és az optimális elválasztási hatékonyság fenntartása érdekében.

Hol ragyog?

● Négyoszlopos precíziós szétválasztás: A többlépcsős kaszkádkialakítás lehetővé teszi akár négy különböző termékfrakció egyidejű elkülönítését egyetlen alapanyagból, maximalizálva a termékhozamot és a tisztaságot.

● Mélyvákuum elleni védelem: A nagyvákuum alatti működés (akár 10 Pa-ig) jelentősen csökkenti a forráspontot, így ideális hőérzékeny anyagok, polimerek és magas forráspontú vegyületek hőbomlás nélküli feldolgozásához.

● Nagy hatékonyságú belső elemek: Testreszabható strukturált csomagolással vagy nagy teljesítményű tálcákkal rendelkezik a magas elméleti rendszámok és a PPM-szintű elválasztási tisztaság elérése érdekében.

● Intelligens PLC-automatizálás: A központosított vezérlőrendszer lehetővé teszi a felügyelet nélküli, hosszú távú működést, az automatikus visszafolyási arány beállítását, valamint a hőmérséklet, a nyomás és az áramlási sebesség valós idejű adatnaplózását.

● Robusztus és biztonságos felépítés: Prémium kohászattal (pl. SS316L, Hastelloy) és többszintű biztonsági reteszekkel (túlmelegedés, túlnyomás, száraz melegedés elleni védelem) készült a biztonságos működés érdekében.

Műszaki előírások

Hol alkalmazható?

● Finom Chemicals & Pharmaceuticals: A hőérzékeny hatóanyagok (API-k) és a nagy értékű intermedierek folyamatos tisztítása.

● Polimer- és gyantafeldolgozás: monomerek, oligomerek és magas forráspontú oldószerek szétválasztása polimerszintézis során.

● Illóolajok és természetes kivonatok: A finom terpének, illatanyagok és növényi kivonatok gyengéd, folyamatos szétválasztása.

● Speciális oldószerek: A magas forráspontú vagy termikusan instabil szerves oldószerek ultramagas tisztítása.

● Étel és ital: természetes aromák koncentrálása, alkoholtisztítás és bioaktív vegyületek extrakciója.

Használati óvintézkedések

● A vákuumrendszer karbantartása: Győződjön meg arról, hogy a vákuumrendszer (szivattyúk, kondenzátorok, csapdák) stabilan működik az alapanyag bevezetése előtt. A vákuum ingadozása forráspont változást okoz, és veszélyezteti az elválasztás hatékonyságát.

● Fokozatos fűtés: Használja a PLC programozható fűtési rámpáját a hirtelen párolgás és az oszlop elárasztásának elkerülésére, különösen a rendszer vákuum alatti indításakor.

● Hűtés leállítás előtt: Mindig állítsa le az adagolást, és tartsa fenn a vákuumot és a hűtővíz áramlását, amíg a rendszer hőmérséklete 80 ℃ alá nem csökken, hogy megakadályozza a maradék termék lebomlását a forró újraforralóban.

● Szivárgásészlelés: Rendszeresen ellenőrizze az összes vákuumtömítést, tömítést és karimát szivárgás szempontjából. Még a kisebb levegő behatolása is megzavarhatja a vákuumszintet és oxigént juttathat be, ami a termék oxidációjához vezethet.

Karbantartási útmutató

● Naponta: Ellenőrizze a vákuumszintet, a hűtővíz áramlását és a fűtőközeg hőmérsékletét. Vizsgálja meg a rendszert a szivattyúkból és kompresszorokból származó szokatlan zajok, szivárgások vagy rezgések szempontjából.

● Hetente/havonta: Tisztítsa meg vagy cserélje ki az alapanyag előszűrőit, hogy megakadályozza, hogy nehéz maradékok szennyezzék be az oszlop tömítését. Ellenőrizze az összes PTFE tömítést és mechanikus tömítést, hogy nem kopott-e, és szükség esetén cserélje ki.

● Negyedévente: Hőmérséklet-érzékelők, vákuummérők, tömegáram-szabályozók és reflux-arány-szabályozók kalibrálása az elválasztási pontosság fenntartása érdekében. Ellenőrizze a fűtési rendszer egyenletes teljesítményét.

● Üzemeltetés után: Mindig kövesse a megfelelő leállítási sorrendet: állítsa le az adagolást, tartsa visszafolyató hűtő alatt az oszlopot, és hűtse le a rendszert vákuum alatt leürítés és tárolás előtt, hogy megakadályozza az oxidációt vagy a nedvesség felszívódását.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miért működik ez az egység mélyvákuum alatt, nem pedig légköri nyomás alatt?

V: A mélyvákuum jelentősen csökkenti a keverékben lévő komponensek forráspontját. Ez megakadályozza a magasabb hőmérsékleten fellépő termikus repedést és polimerizációt, ami elengedhetetlenné teszi a hőérzékeny vegyületek, például a magas forráspontú szerves intermedierek, természetes kivonatok és polimer monomerek elválasztásához.

2. kérdés: Hogyan éri el a négyoszlopos kaszkád az összetett keverékek pontos elválasztását?

V: A kaszkád minden oszlopa egy adott elválasztási feladatot kezel. A könnyű komponenseket folyamatosan szívják az első oszlop tetejéről, a közbenső frakciókat a következő oszlopokból gyűjtik össze, és a nehéz maradékokat kiürítik a végső újraforralóból. Ez a fokozatos megközelítés lehetővé teszi, hogy az összetett keverékeket egyetlen folyamatos műveletben pontosan szétválasztsák több nagy tisztaságú frakcióra.

3. kérdés: Milyen típusú oszlop belső elemeket használnak ebben a nagyvákuumú egységben?

V: Az oszlopok strukturált csomagolással vagy nagy hatékonyságú tálcákkal vannak felszerelve. Ahogy a gőz ezeken a belső részeken keresztül felemelkedik, ismételt kondenzáción és újrapárologtatáson megy keresztül, fokozatosan dúsítva a célfrakciókat. A csomagolás és a tálcák közötti választás az egyedi szétválasztási követelményektől és az alapanyag fizikai tulajdonságaitól függ.

4. kérdés: Hogyan tartja fenn az egység a pontos termikus gradienst mind a négy oszlopon?

V: A teljes folyamatos folyamatot aprólékosan irányítja az egység integrált vezérlőrendszere, amely pontosan szabályozza az újraforraló hőmérsékletét, a kondenzátor feladatait és a vákuumszintet minden oszlopban. Ez biztosítja, hogy az optimális termikus gradiens minden oszlopban egyidejűleg megmaradjon, egyenletes elválasztási hatékonyságot és terméktisztaságot biztosítva.

5. kérdés: Miben különbözik ez az egység egy szabványos kétoszlopos desztillációs rendszertől?

V: Egy szabványos kétoszlopos rendszer csak korlátozott számú vágásra képes felosztani az előtolást. A négyoszlopos kaszkád lényegesen több elválasztási fokozatot biztosít, lehetővé téve az összetett keverékek precíz frakcionálását négy vagy több különálló termékárammá. Ez kritikus, ha az alapanyag több értékes komponenst tartalmaz, amelyek mindegyikét nagy tisztasággal kell visszanyerni.
