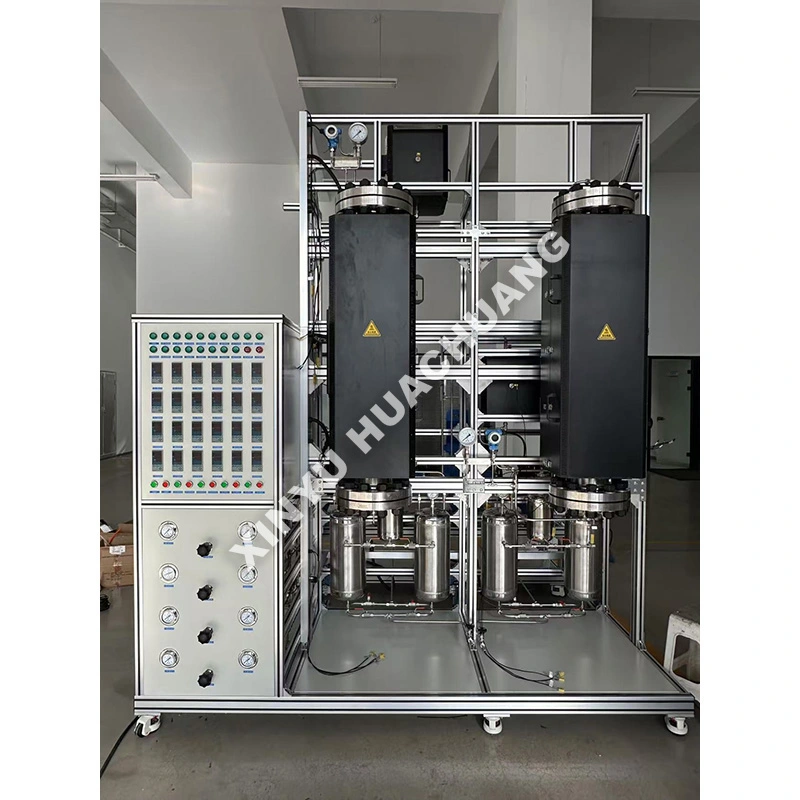

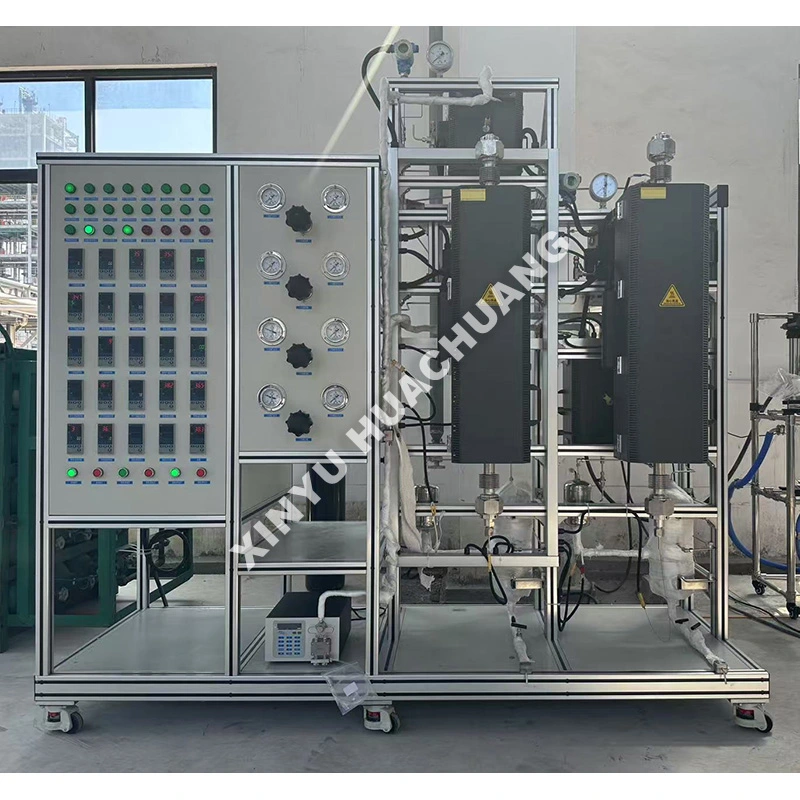

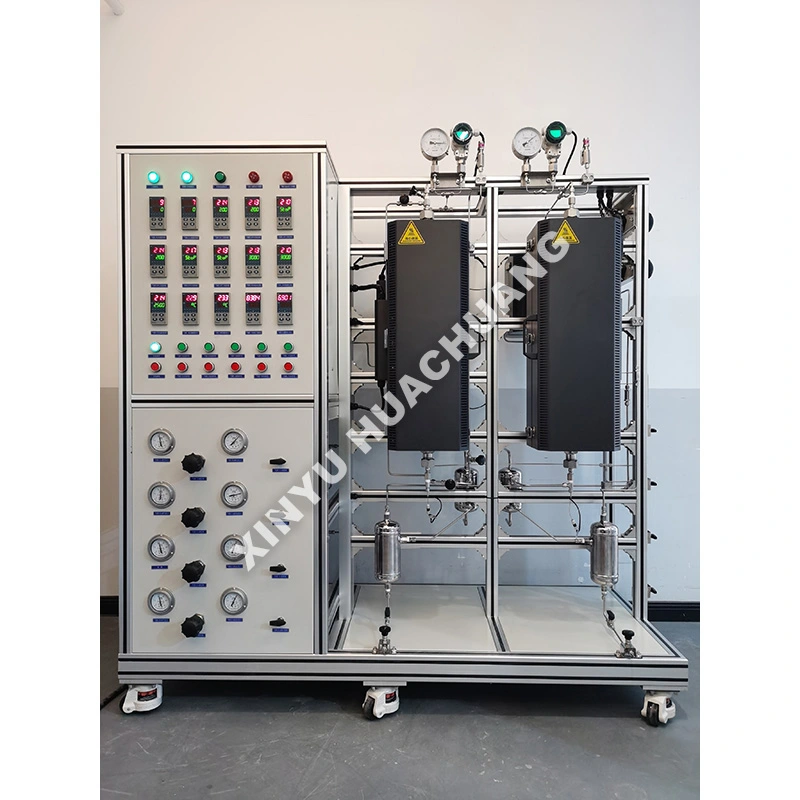

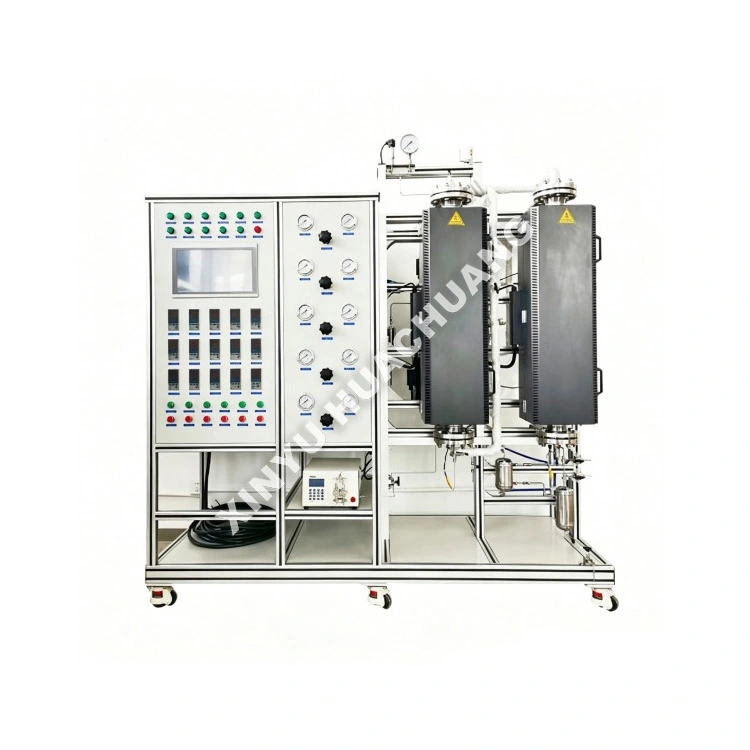

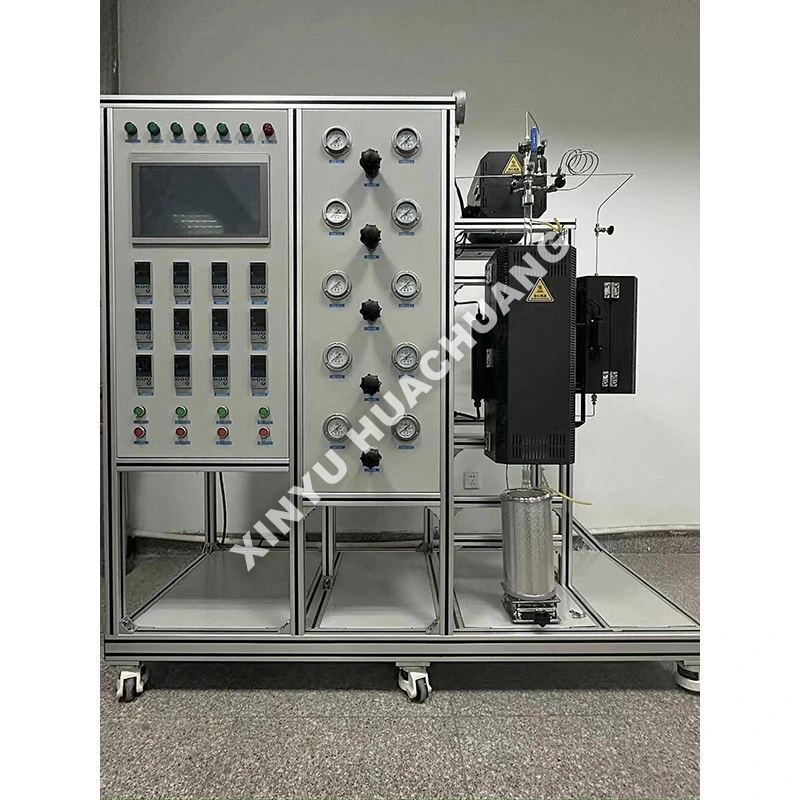

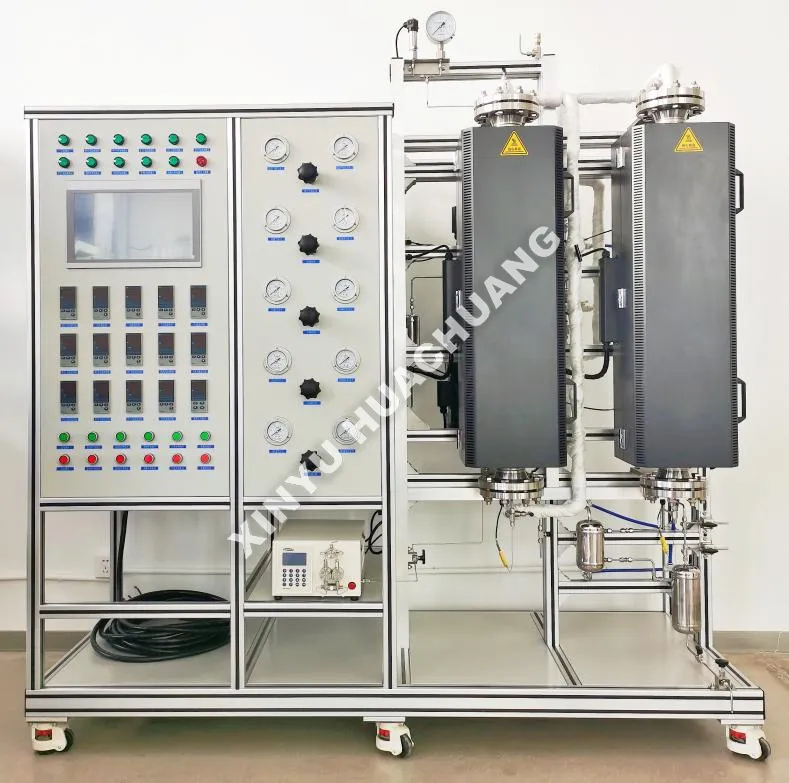

Metánreformáló kísérleti egység

A XINYU HUACHUANG Metánreformáló Kísérleti Egység egy nagymértékben automatizált laboratóriumi reaktorrendszer, amelyet precíz szintézisgáz előállítására és kinetikai kutatásra terveztek. Az ipari gőz-metánreformálási (SMR) és szárazreformálási (DRM) folyamatok szimulálására tervezték, és pontosan szabályozza a hőmérsékletet, a nyomást és a gáz-szén arányt. Az intelligens PLC-automatizálással és többszintű biztonsági reteszekkel felszerelt egység ideális a katalizátorok szűrésére, a folyamatok optimalizálására és a hidrogéntermelés kutatására az energetikai és petrolkémiai területeken.

Működési elv

A metánreformáló kísérleti egység teljesen automatizált szekvencián keresztül működik: az endoterm reformálási reakciókat megemelt hőmérsékleten szimulálják, a metánt tömegáram-szabályozók pontosan mérik, majd ezt követően gőzzel (fűtött buborékolón keresztül) vagy szén-dioxiddal keverik. Előmelegítés után a gázhalmazállapotú betáplálás a rögzített ágyas reaktorba kerül – nikkel alapú vagy nemesfém katalizátorral feltöltve –, ahol a reformálás során a metán hidrogénné és szén-monoxiddá alakul. A folyamat során az egység egy fejlett hőmérséklet-szabályozó rendszeren keresztül fenntartja a szükséges magas hőmérsékleti profilt, miközben online gázelemző modulja folyamatosan nyomon követi a termék összetételét, lehetővé téve a metánkonverzió és az ebből eredő H₂/CO arány valós idejű kiszámítását.

Főbb előnyök

● Nagy hőmérsékletű precízió: A fejlett, többzónás PID-fűtés egyenletes hőmérséklet-eloszlást biztosít akár 900 ℃-ig, ami kritikus az endoterm reformáló reakciókhoz.

● Sokoldalú folyamatszimuláció: Támogatja a gőzmetános reformálást (SMR), a száraz reformálást (DRM) és az autotermikus reformálást (ATR) a betáplált gáz összetételének egyszerű beállításával.

● Pontos gőzszabályozás: Az integrált, fűtött buborékozó- és párologtatórendszer pontos és stabil víz-szén (S/C) arányt biztosít, anélkül, hogy a tápvezetékekben kondenzálna.

● Intelligens automatizálás: A PLC-PC integrált vezérlés automatikus adatnaplózást, előzménygörbe generálást és felügyelet nélküli, hosszú távú működést tesz lehetővé.

● Robusztus és biztonságos kialakítás: A reaktorok magas hőmérsékletű, korrózióálló ötvözetekből (pl. SS316L, Inconel) készülnek, és többszintű biztonsági reteszeléssel rendelkeznek a túlmelegedés, a túlnyomás és a lángok elleni védelem érdekében.

Műszaki előírások

Alkalmazási területek

● Hidrogéngyártás: K+F az üzemanyagcellák és a finomítói hidrogén gőzmetánreformálása (SMR) területén.

● Szénleválasztás és -hasznosítás: A metán szárazreformálása (DRM) a CH4 és a CO2 értékes szintézisgázzá történő átalakításához.

● Katalizátor szűrés: Ni-alapú, nemesfém (Ru, Rh, Pt) és perovszkit katalizátorok tesztelése reformálási reakciókhoz.

● Folyamatoptimalizálás: A hőmérséklet, a nyomás és az S/C arányok metánkonverzióra és kokszolási ellenállásra gyakorolt ​​hatásának tanulmányozása.

● Akadémiai kutatás: Alapvető kinetikai vizsgálatok és katalizátor-deaktiválási mechanizmusok.

Használati óvintézkedések

● Gőzvezeték fűtése: Mindig gondoskodjon arról, hogy a gőzfejlesztő rendszer és az összes alsó csővezeték megfelelően fel legyen fűtve és szigetelve, hogy megakadályozza a víz lecsapódását, ami károsíthatja a katalizátort.

● Inert öblítés: Mindig öblítse ki a reaktort inert gázzal (N2 vagy Ar) melegítés előtt, valamint gőz vagy reaktív gázok bevezetése előtt, hogy elkerülje az oxidációt vagy a robbanásveszélyes keverékeket.

● Hűtési sorrend: A kísérlet után először állítsa le a folyadék betáplálását, majd folytassa az inert gáz áramlását, miközben a reaktort szobahőmérsékletre hűti le, mielőtt leállítja.

● Gázbiztonság: A metán és a hidrogén nagyon gyúlékony. Győződjön meg arról, hogy minden csatlakozás szivárgástesztet végez, és a rendszer gázérzékelőkkel ellátott, jól szellőző helyen működik.

Karbantartási útmutató

● Naponta: Ellenőrizze a gázpalack nyomását, ellenőrizze az MFC-értékeket, és ellenőrizze a vízszintet a buborékolóban. Győződjön meg a kipufogógáz megfelelő légtelenítéséről vagy kezeléséről.

● Hetente/havonta: Tisztítsa meg vagy cserélje ki a gázszűrőket és a nedvességleválasztókat. Vizsgálja meg a reaktor tömítéseit, szelepeit és csöveit, hogy nincs-e benne korrózió vagy szivárgás jele.

● Negyedévente: Kalibrálja a tömegáram-szabályozókat és a hőmérséklet-érzékelőket a mérési pontosság fenntartása érdekében. Ellenőrizze az elektromos csatlakozások tömítettségét a PLC-szekrényben.

● Katalizátorkezelés: Óvatosan töltse be és ürítse ki a katalizátorokat, hogy elkerülje a zúzódást. Rendszeresen ellenőrizze a nyomásesést; a hirtelen emelkedés kokszosodást vagy mederelzáródást jelez, ami regenerálást vagy cserét igényel.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan akadályozza meg ez a metánreformáló kísérleti egység a katalizátor kokszosodását és deaktiválását a hosszú távú tesztelés során?

V: A kokszolás kritikus kihívás a metánreformálásban. Egységünk egy pontosan beállítható Steam-to-Carbon (S/C) arányt szabályozó rendszerrel rendelkezik, amely optimális sztöchiometriát biztosít a szénlerakódás visszaszorítása érdekében. Ezenkívül kínálunk egy opcionális pre-reformer modult, amely magasabb szénhidrogéneket alakít át a fő csőreaktor előtt, alacsonyabb hőmérsékleten üzemelve, hogy garantálja a stabil és enyhe körülményeket, ezáltal jelentősen meghosszabbítva a katalizátor élettartamát a kísérleti futtatások során.

2. kérdés: Alkalmazható ez az egység metán gőzreformálásra (SMR) és metán száraz reformálására (DRM) is?

V: Igen, az egység nagyon sokoldalú. Független, nagy pontosságú tömegáram-szabályozókkal (MFC) van felszerelve mind a vízhez (párologtatón keresztül), mind a CO₂ betápláláshoz. Ez lehetővé teszi a kutatók számára, hogy zökkenőmentesen válthassanak az SMR és a DRM folyamatok között, vagy akár teszteljék a bi-reformálást, hogy értékeljék a katalizátor teljesítményét és a szintézisgáz (H₂/CO arány) minőségét változó szén-dioxid- és gőzkörnyezetben.

3. kérdés: Hogyan tart fenn a rendszer pontos hőmérsékleti profilokat, tekintettel a reformáló reakció erősen endoterm természetére?

V: A reformálási reakció jelentős energiabevitelt igényel (700–1000°C). Metánreformáló kísérleti egységünk egy többzónás programozható elektromos fűtőkemencét használ fejlett PID adaptív vezérléssel. A reaktorcső mentén stratégiailag több hőelem van elhelyezve, hogy valós időben figyeljék a hőmérsékleti profilt. Az ipari PLC dinamikusan állítja be a fűtési teljesítményt, hogy kompenzálja az endoterm hűtőbordát, így rendkívül pontos kinetikai adatokat biztosít.

4. kérdés: Hogyan történik a magas hőmérsékletű termékgáz biztonságos hűtése és elemzése a kritikus adatok elvesztése nélkül?

V: Az egység egy speciális, többlépcsős gázkondicionáló rendszert tartalmaz. A magas hőmérsékletű szennyvíz először egy gyorshűtőn halad át, hogy azonnal leállítsa a másodlagos reakciókat. Ezután egy rendkívül hatékony kondenzátoron és gáz-folyadék szeparátoron megy keresztül, hogy eltávolítsa a reagálatlan gőzt és vizet. A szárított szintézisgázt ezután online gázkromatográfba (GC) irányítják a CH4-konverzió, a CO-, CO2- és H2-hozamok pontos, valós idejű elemzéséhez.

5. kérdés: Milyen biztonsági mechanizmusok állnak rendelkezésre a magas hőmérsékletű hidrogén és szén-monoxid kezelésére kísérleti hibák során?

V: A biztonság a legfontosabb a szintézisgáz kezelésekor. A metánreformáló kísérleti egység átfogó biztonsági mátrixot tartalmaz. Ha a metánáram-távadó meghibásodik, vagy a rendszer hőmérséklet-kifutást észlel, a PLC azonnal vészleállítást (ESD) indít. Automatikusan leállítja a szénhidrogén betáplálást, kinyitja a nitrogén öblítő szelepeket, hogy inertizálja a reaktort, és aktiválja a kipufogó légtelenítést, hogy megakadályozza a robbanásveszélyes gázok felhalmozódását, védve mind a kezelőt, mind a berendezést.
