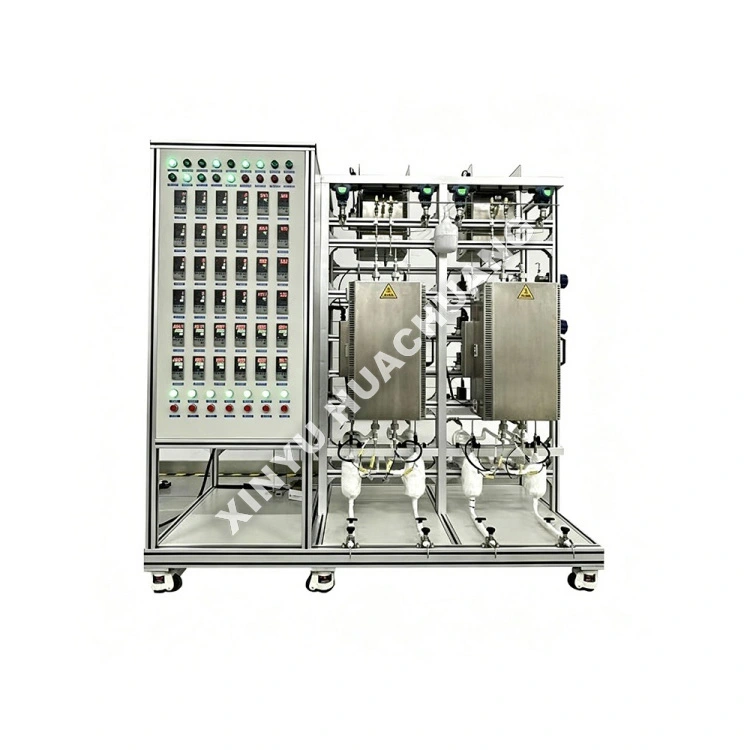

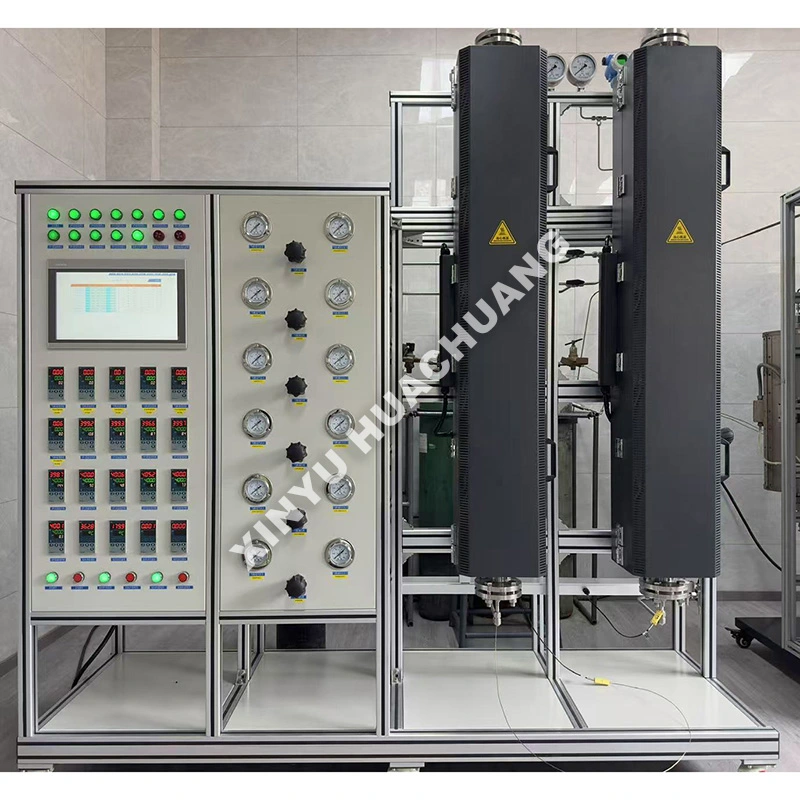

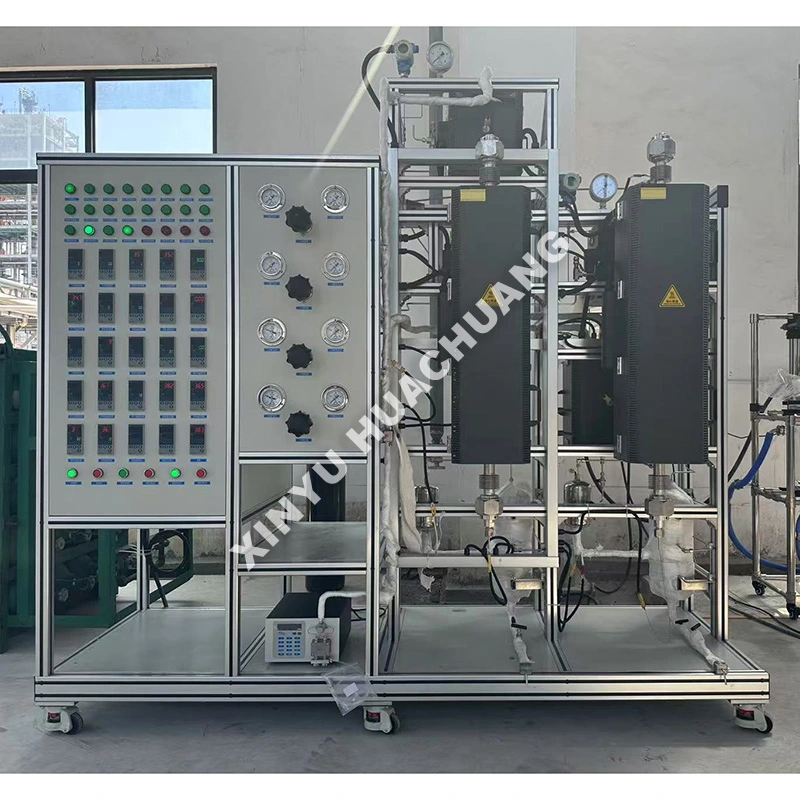

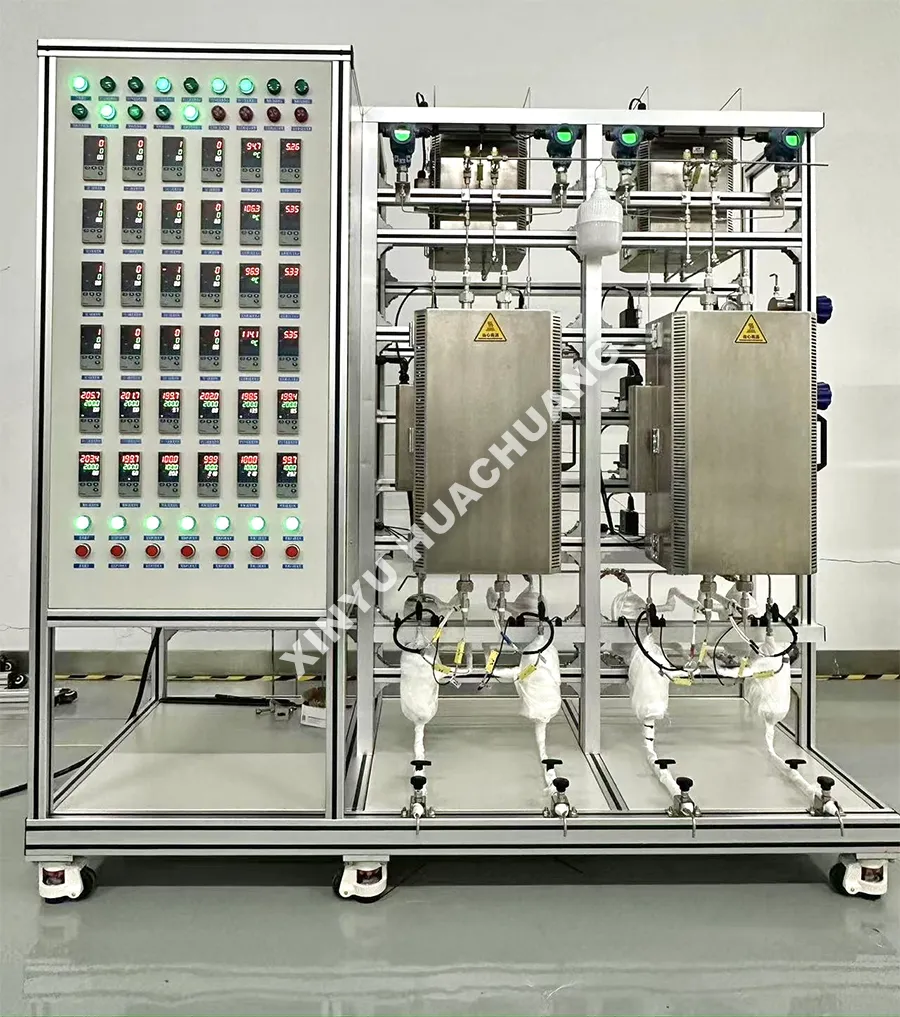

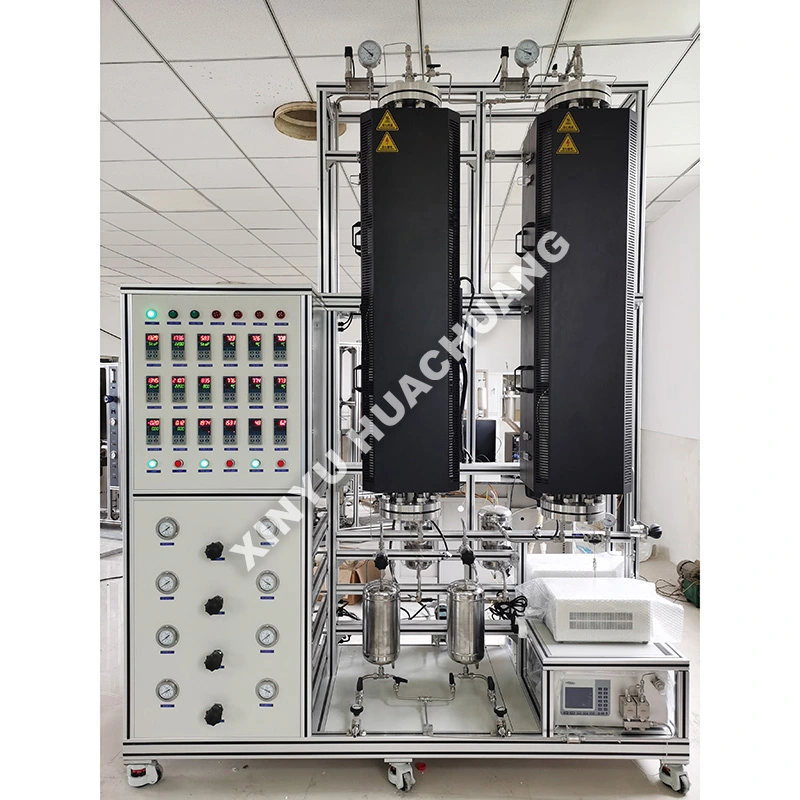

Többcsatornás Fischer-Tropsch szintézis egység

A XINYU HUACHUANG többcsatornás Fischer-Tropsch szintézis egység egy fejlett, nagy áteresztőképességű laboratóriumi reaktorrendszer, amelyet kifejezetten a szintézisgáz (CO + H2) konverziós kutatására terveztek. A Gas-to-Liquids (GTL) és Coal-to-Liquids (CTL) technológiák kutatás-fejlesztésének felgyorsítására tervezett egység több független párhuzamos reakciócsatornával rendelkezik. Lehetővé teszi a kutatók számára, hogy egyidejűleg értékeljék a különböző katalizátorkészítményeket (pl. vasalapú, kobalt alapú) vagy változó működési feltételeket azonos paraméterek mellett. A precíz tömegáram-szabályozókkal, magas hőmérsékletű fűtéssel és intelligens PLC-automatizálással felszerelve jelentősen csökkenti a kísérleti ciklusokat, miközben biztosítja az adatok reprodukálhatóságát az ipari méretezéshez.

Mi az a többcsatornás Fischer-Tropsch szintézis egység?

A többcsatornás Fischer-Tropsch szintézis egység egy speciális párhuzamos vizsgálóberendezés, amely több azonos, független fixágyas vagy zagyágyas reaktorcsövet integrál egyetlen, egységes rendszerbe. Minden csatorna saját, dedikált szintézisgáz-tápvezetékkel, hőmérséklet-érzékelőkkel és nyomásszabályozóval van felszerelve. Ez a kialakítás lehetővé teszi a kutatók számára, hogy több FT-kísérletet végezzenek egyidejűleg, maximalizálva a laboratóriumi teljesítményt, és megbízható adatokat szolgáltatva a szénhidrogén-termékek eloszlásáról, a CO-konverziós arányokról és a C5+-szelektivitásról az Anderson-Schulz-Flory (ASF) eloszlás alapján.

Mik a megkülönböztető előnyei?

● Nagy áteresztőképességű hatékonyság: A többcsatornás Fischer-Tropsch szintézis egység több kísérletet hajt végre egyidejűleg, így az egycsatornás egységekhez képest akár 75%-kal csökkenti az FT-katalizátor szűréséhez és optimalizálásához szükséges időt.

● Független csatornavezérlés: Minden csatorna saját MFC-vel és hőmérsékleti zónával működik, lehetővé téve a különböző H2/CO-arányok, hőmérsékletek vagy katalizátorok rugalmas tesztelését kereszt-interferencia nélkül.

● Garantált adatok összehasonlíthatósága: Minden reaktor ugyanazt a fűtőkemencét és a gázforrás elosztóját használja, így azonos hő- és betáplálási környezetet biztosít a tisztességes és pontos katalizátor-összehasonlítás érdekében.

● Intelligens PLC-automatizálás: A központosított PLC-vezérlés az összes csatornát kezeli, automatizálja az adatnaplózást, a történeti görbe generálását és a felügyelet nélküli, hosszú távú működést.

● Hely- és költséghatékony: Ha több reaktort egyetlen lábnyomban egyesít, értékes laboratóriumi helyet takarít meg, és csökkenti a teljes közüzemi fogyasztást (áram, gáz, hűtővíz).

Műszaki előírások

Alkalmazási területek

● Gas-to-Liquids (GTL) és Coal-to-Liquids (CTL): katalizátor szűrés és folyamatoptimalizálás a szintézisgáz folyékony tüzelőanyaggá alakításához.

● Power-to-Liquids (PtL) és Biomass-to-Liquids (BTL): Kutatás a fenntartható szintetikus üzemanyagok zöld hidrogén- és CO2-hasznosításáról.

● Katalizátor-kutatás és fejlesztés: A vasalapú (Fe) és kobalt (Co) katalizátorok párhuzamos értékelése, beleértve az aktivitást, a szelektivitást és a deaktiválási/élettartamra vonatkozó vizsgálatokat.

● Kinetikai kutatás: Megbízható kinetikai adatok gyűjtése a reaktorok modellezéséhez és az ipari méretarányos tervezéshez.

● Vegyi alapanyagok: Könnyű olefinek, viaszok és szintetikus kenőanyagok szintézisgázból történő előállításának tanulmányozása.

A koncepciótól a ládáig: a végpontokig tartó építési ciklusunk

1. Követelmény megerősítése: Megértse az ügyfél konkrét FT-tesztelési igényeit, a szintgáz arányait és működési paramétereit a műszaki ajánlat testreszabásához.

2. Tervezés és tervezés: Véglegesítse a CAD-rajzokat, P&ID diagramokat és elektromos kapcsolási rajzokat a többcsatornás rendszerhez.

3. Precíziós gyártás: A nagynyomású reaktor alkatrészeinek CNC-megmunkálása, a gázadagoló csővezeték összeszerelése és a PLC vezérlőszekrény gyártása.

4. Gyári tesztelés: Szigorú nyomásteszt, a hőmérséklet egyenletességének kalibrálása az összes csatornán és a PLC logikai hibakeresése.

5. Csomagolás és szállítás: Exportszabvány, füstölésmentes faládacsomagolás biztonságos belső rögzítéssel a globális logisztika érdekében.

6. Telepítés és támogatás: Átfogó angol nyelvű kézikönyveket, videós telepítési útmutatókat és ingyenes online műszaki támogatást biztosít a zökkenőmentes működés érdekében.

Értékesítés utáni szolgáltatás és támogatás

A XINYU HUACHUANG-nál elkötelezettek vagyunk amellett, hogy átfogó és megbízható értékesítés utáni támogatást nyújtsunk, hogy biztosítsuk berendezései folyamatos és hatékony működését. Elkötelezett szervizcsapatunk mindig készen áll a segítségére.

Átfogó garancia

Büszkén vállalunk két év garanciát berendezéseinkre. Ebben az időszakban ingyenes karbantartási és javítási szolgáltatásokat nyújtunk a minőséggel kapcsolatos problémákra, kivéve a nem megfelelő működésből, a jogosulatlan módosításokból vagy a vis maiorból eredő problémákat. A kétéves garanciális időszakon túli berendezések esetében továbbra is élethosszig tartó karbantartási szolgáltatásokat kínálunk, csak a cserealkatrészek és a munka költségét számítva fel.

Gyors reagálási mechanizmus

7 × 24 órás professzionális mérnöki telefonos támogatást kínálunk. A hibaértesítés kézhezvételekor műszaki csapatunk 24 órán belül válaszol, és működőképes megoldást kínál. Ha helyszíni szervizre van szükség, professzionális mérnökeink egy héten belül megérkeznek az Ön létesítményébe. Speciális körülmények között, amikor a berendezés nem javítható, a két éves garanciaidő alatt feltétel nélkül kicseréljük egy újra, vagy csereegységet biztosítunk, illetve megtesszük a szükséges intézkedéseket a normál működés helyreállítása érdekében.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan kezeli a többcsatornás Fischer-Tropsch szintézis egység a párhuzamos csatornákon átívelő FT reakciókban rejlő súlyos exoterm hőleadást?

V: A szabványos reaktorokkal ellentétben egységünk erősen intenzív hőcserélő kialakítást alkalmaz minden mikrocsatornás vagy rögzített ágyas betétnél. A rendszer független, többzónás PID hőmérséklet-szabályozókat használ minden csatornához az izotermikus feltételek fenntartása érdekében. Ez a precíz hőkezelés megakadályozza a helyi "forró pontok" kialakulását, magas C5+-szelektivitást biztosít, és megakadályozza a katalizátor deaktiválását a nagy termelékenységű párhuzamos szűrés során.

2. kérdés: Hogyan kezeli az egység a komplex többfázisú termékleválasztást (viasz, víz és könnyű szénhidrogének) minden egyes csatornánál?

V: Minden csatorna külön, többlépcsős automatikus kondenzációs és folyadékgyűjtő modullal van felszerelve. Ez a rendszer egymástól függetlenül választja el a nehéz FT viaszokat, a vizes melléktermékeket és a könnyű szénhidrogéneket szabályozott hőmérsékleten. Ez megakadályozza a csatornák közötti keresztszennyeződést, és biztosítja a folyamatos, felügyelet nélküli működést anélkül, hogy fennállna a viasz eltömődésének veszélye a későbbi analitikai vezetékekben.

3. kérdés: Pontosan ki tudja-e értékelni a rendszer a katalizátorokat egyidejűleg változó H2/CO arányú szintézisgázzal?

V: Igen. A többcsatornás Fischer-Tropsch szintézis egység teljesen független, nagy pontosságú tömegáram-szabályozókkal (MFC) rendelkezik minden csatornához. Ez lehetővé teszi a kutatók számára, hogy különböző takarmány-összetételeket párhuzamosan futtassanak – például egy kobalt katalizátort tesztelnek H2/CO = 2,0-val az 1-es csatornában, míg egy vaskatalizátort H2/CO = 1,0-vel a 2-es csatornában azonos hőviszonyok mellett.

4. kérdés: Hogyan biztosítja az egység, hogy az áramlási eloszlás tökéletesen kiegyensúlyozott maradjon az összes csatornán a hosszú távú folyamatos működés során?

V: Az azonos hidrodinamikai feltételek garantálása érdekében a tisztességes katalizátor-összehasonlítás érdekében a rendszer precíziósan megmunkált áramláselosztókat és egyedi ellennyomás-szabályozókat (BPR) használ minden csatornához. Az ipari PLC folyamatosan figyeli a nyomásesést minden reaktorban, automatikusan kompenzálva a katalizátorágy ülepedése vagy viasz felhalmozódása által okozott kisebb áramlási eltéréseket.

5. kérdés: Milyen speciális biztonsági intézkedéseket hajtanak végre a nagynyomású hidrogén- és szén-monoxid-keverékek többcsatornás konfigurációban történő kezelésére?

V: A biztonság a legfontosabb a párhuzamos FT műveleteknél. Az egység központi biztonsági mátrixszal rendelkezik, egyedi túlnyomás-mentesítő szelepekkel és vészleállító szelepekkel minden egyes csatornához. Hőmérséklet-kihagyás vagy nyomás anomália esetén egy adott reaktorban a PLC azonnal leválasztja azt a csatornát, és elindít egy automatikus nitrogén-öblítési szekvenciát, biztosítva a többi csatorna biztonságos működését.
